桐城經濟技術開發區工業污水處理廠建設工程

一、工程概況

為積極響應國家“水十條”及安徽省環保政策要求，提高桐城經濟開發區工業污水集中處理成效，本次新建一座5萬m3/d工業污水處理廠；其占地面積約3.6公頃，工程總投資約5.5億元；項目實施后，可明顯改善本地區的投資環境，提升水環境質量，并保障桐城國家級開發區生態健康、促進可持續發展。

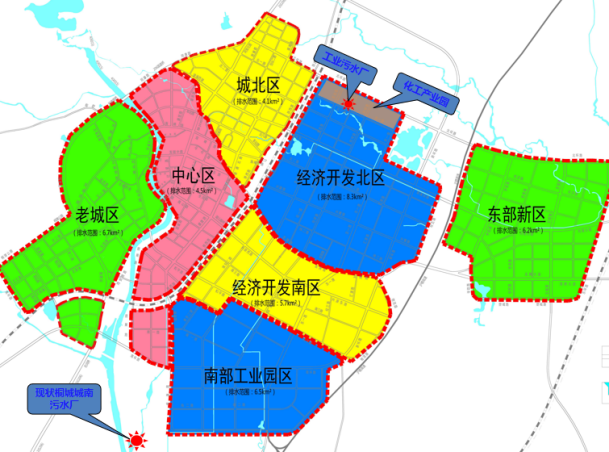

      桐城市污水排水分區圖

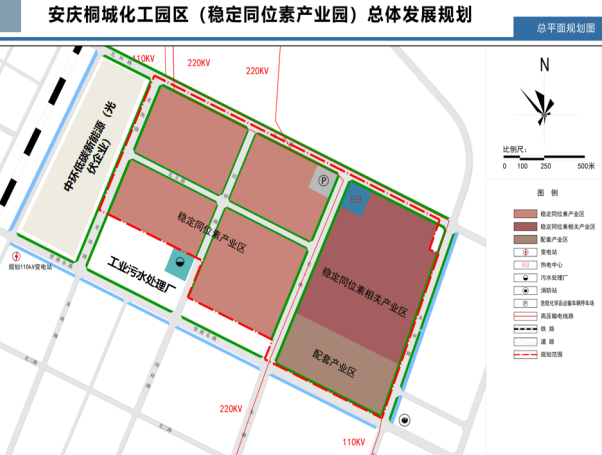

        桐城經開區化工園區規劃圖

依據《安慶桐城化工園區（穩定同位素產業園）總體發展規劃》，新建工業污水廠主要處理的廢水類型為光伏廢水及化工廢水，本次設計以結合園區污水水質特性及項目的實際條件和要求，選擇技術可行、經濟合理的處理工藝，并適度引進一些新技術和新設備，把污水處理廠建設成為一個現代化的清潔式工廠，成為光伏及化工類工業污水廠的示范工程。

二、項目特點及創新點

1.污水處理新工藝的應用

①除氟工藝創新

本次采用兩階段高效沉淀池并配合除氟劑進行深度除氟，據相關現場實際投加量及實驗分析，8mg/L的氟化物濃度直接降低到1.0mg/L的除氟劑量是2.8-3.5g/L，藥劑成本約2.5-3.0元/m3;而8mg/L的氟化物首先降低到3.0mg/L，再將3mg/L的氟化物降低到1.0mg/L除氟劑量是1.8-2.0mg/L；由此采用兩階段除氟工藝可節約30-35%除氟藥劑成本，即一年節約約1600萬運營費用。

此外氟離子通過投加除氟劑形成絡合物后，常規高密度沉淀池沉淀效果較差，本次采用介質沉淀池，通過投加的介質載體形成高密度絮體的“種子”，從而提升沉淀的表面負荷，且可以大大降低水力負荷和占地面積。

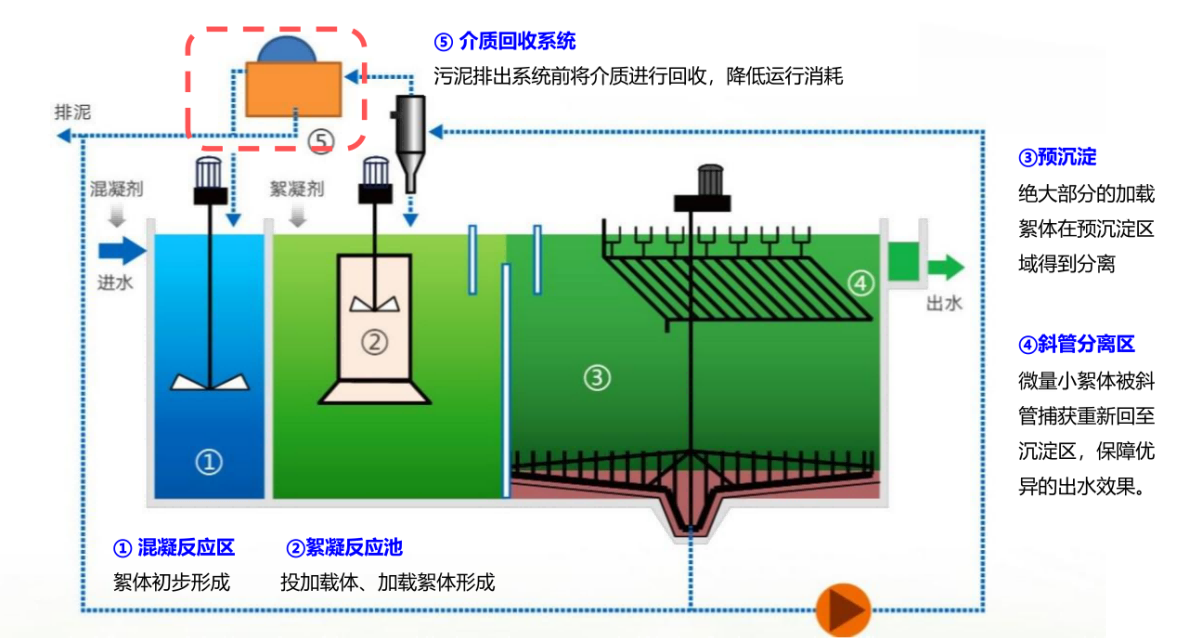

介質沉淀池原理示意圖

②除炭工藝創新

本次在預處理段增加水解酸化池，對復雜有機物采用水解酸化方式降解為小分子有機物，提高原水的可生化性；一方面降低后續生化處理脫氮的碳源投加量，一方面減少后續深度除炭的費用。

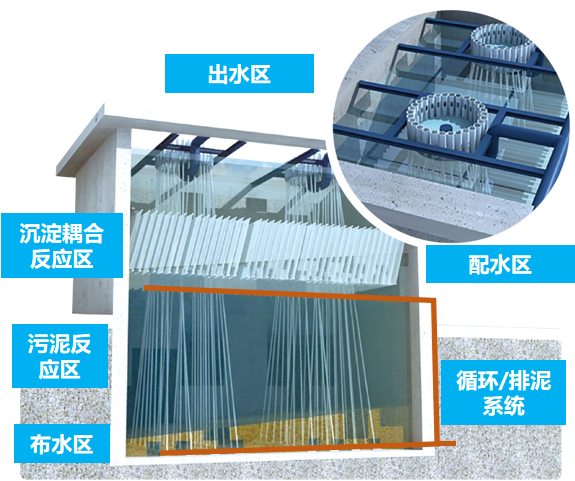

水解酸化池工作原理圖

深度處理區采用炭吸附高密度沉淀池工藝對惰性有機物進行深度吸附處理，從平均粉末活性炭(PAC)投加比2-3:1（ΔgPAC/ΔgCODcr）,CODcr穩定去除效果20mg/L，成本為0.4-0.5元/m3;相比工業污水廠普遍采用的臭氧工藝(成本約為1元/m3),一年可節約約1000萬運營費用。

炭吸附高效沉淀池原理示意圖

2.集約化設計

因工業用地選址位于開發區化工產業園核心區域內，地塊價值較高，故為了節省用地，本次將處理工藝依據地形特點集中緊湊化布置，并將諸多構、建筑物合建，如A2O-AO生化池與二沉池合建，炭吸附接觸池與深度除氟介質沉淀池合建，曝氣生物濾池及濾布濾池合建等，相比分開建設的單體，合建工藝可節約1/2-1/3占地面積。此外集約化設計大大縮短了巡檢運維路線，便于運營管理。

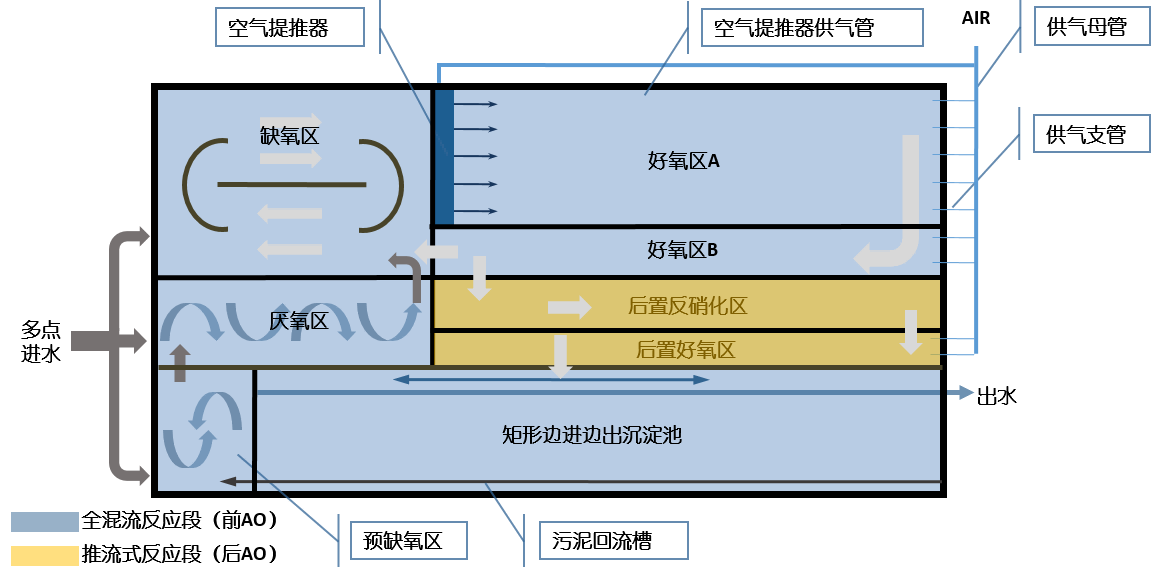

A2O-AO與二沉池合建

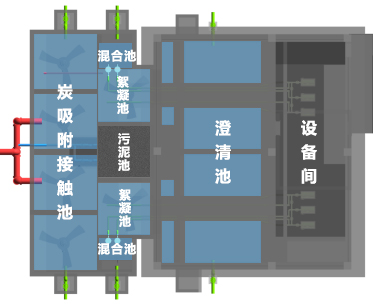

炭吸附池與除氟介質沉淀池合建

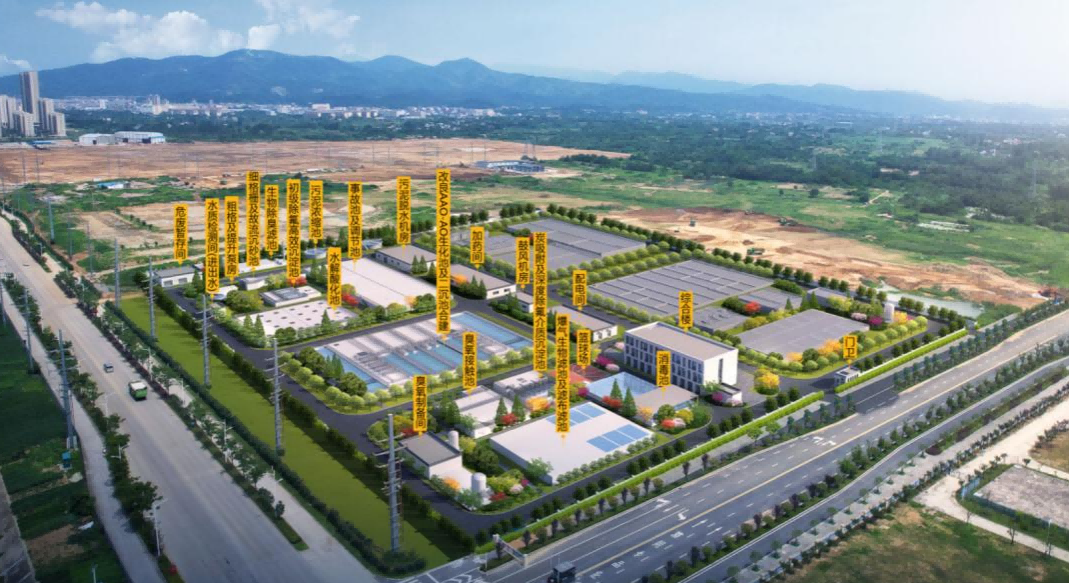

桐城經濟開發區污水處理廠鳥瞰圖

3.BIM及數字化應用

    對于核心工藝不僅承擔水處理的效果，并且構造復雜，涉及結構、建筑、給排水、強電、弱電及機電等較多專業。為了保證核心工藝能穩定達標及設計質量，在各專業之間實現高度的協作，本次對于核心工藝進行動態模擬及三維協同設計。

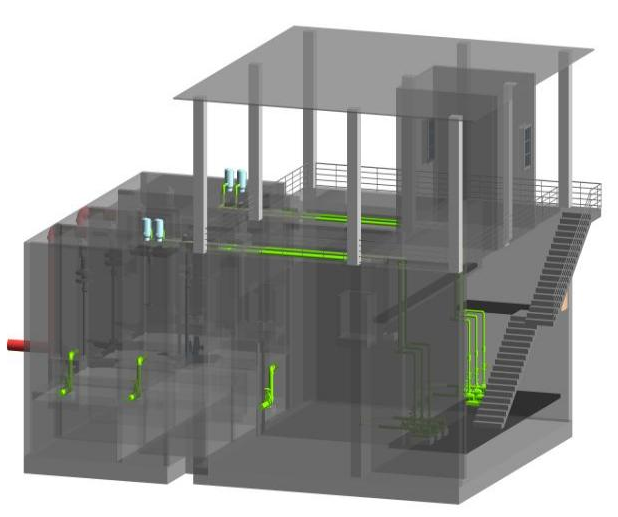

炭吸附及除氟介質沉淀池BIM

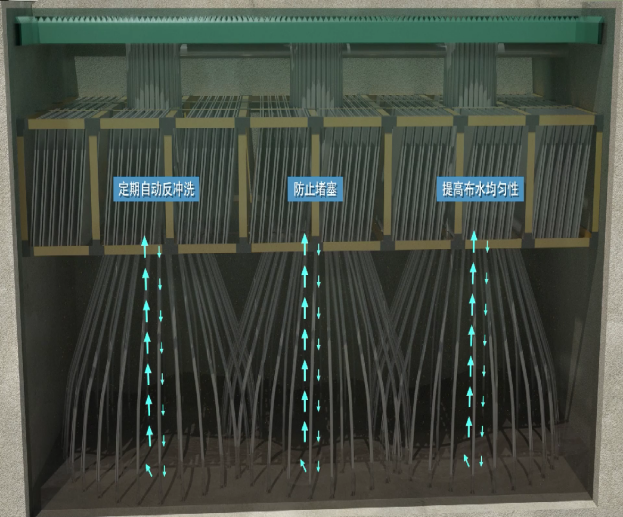

水解酸化池動態模擬

4.智慧管理平臺建設

本設計涵蓋污水廠運行的動態管理、水質監測、組態監測、能耗監測、智能加藥、網絡安全、物資管理、告警管理等模塊，實現對污水的全面監測和處理。通過監測和自動化控制確保處理水質達到環保標準，提高處理效率、降低能耗，最終實現安全、高效的污水處理和排放。

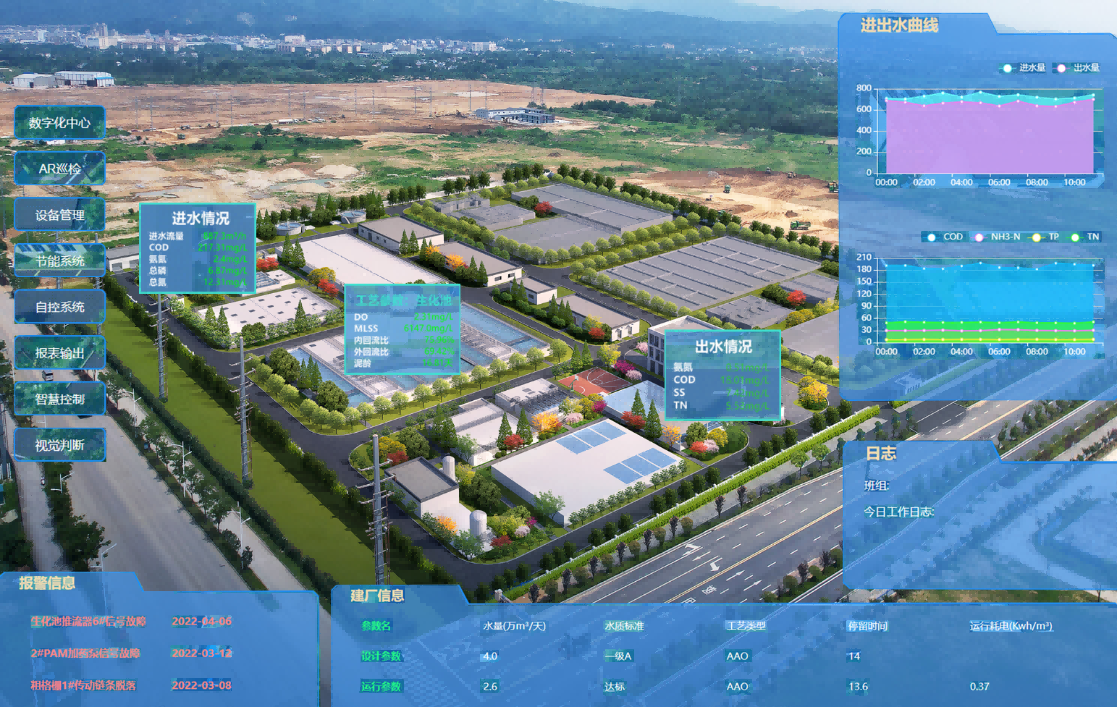

智慧平臺界面圖

三、項目推廣及評價

1.隨著國家及省內對集中治理工業集聚區水污染的高度重視，經濟技術開發區或高新區的污水處理必須配備專屬工業污水廠；并且光伏新能源是近年興起的熱門行業，因其生產環節中產生的光伏廢水量大且水質復雜，也需配備工業污水廠，本項目以桐城國家級開發區工業水廠為依托，力爭省內光伏及化工類工業污水廠的示范工程。

2.用專業的技術鞏固桐城及皖南地區的水環境治理的市場，提升水廠類項目的設計地位，同時發展一批高素質的專業設計人員。
