合肥市南二環西延（西二環－永和路）涉鐵工程

1.項目概況

本項目為合肥市南二環西延（西二環－永和路）涉鐵工程，為整個南二環西延工程重要的互通立交節點。

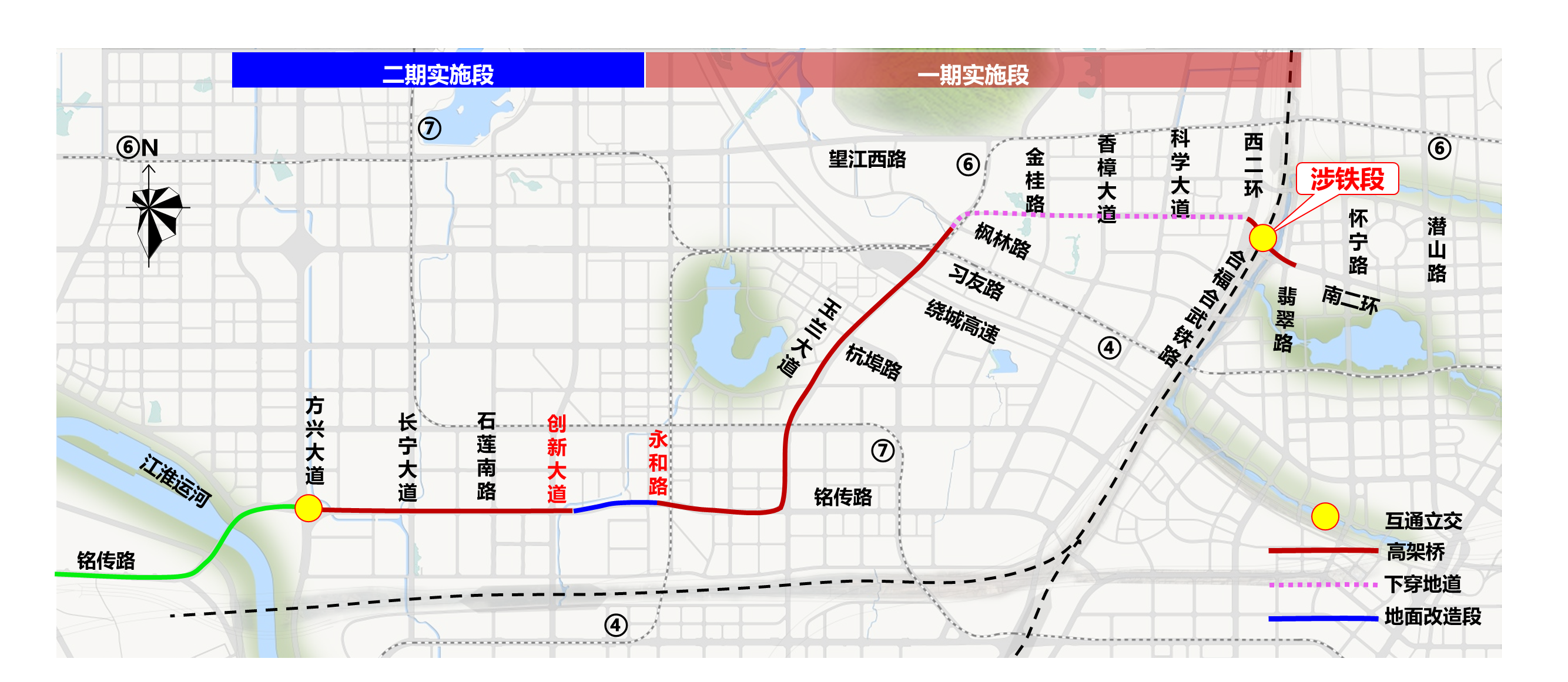

南二環西延工程總體布置

南二環西延主線自翡翠路交口接出（翡翠路老橋局部改造），在現狀老路北側跨越匡河、在建合武三四線、合福高鐵、合武鐵路，然后下穿西二環以隧道形式沿合歡路布線。西二環節點增加4條匝道，與快速主線系統相連，服務于快速路體系。原南二環地面道路保留現狀，作為地面系統繼續使用。

合武三四線已經開工建設，該涉鐵節點必須與鐵路同步施工，為南二環西延創造良好的條件。

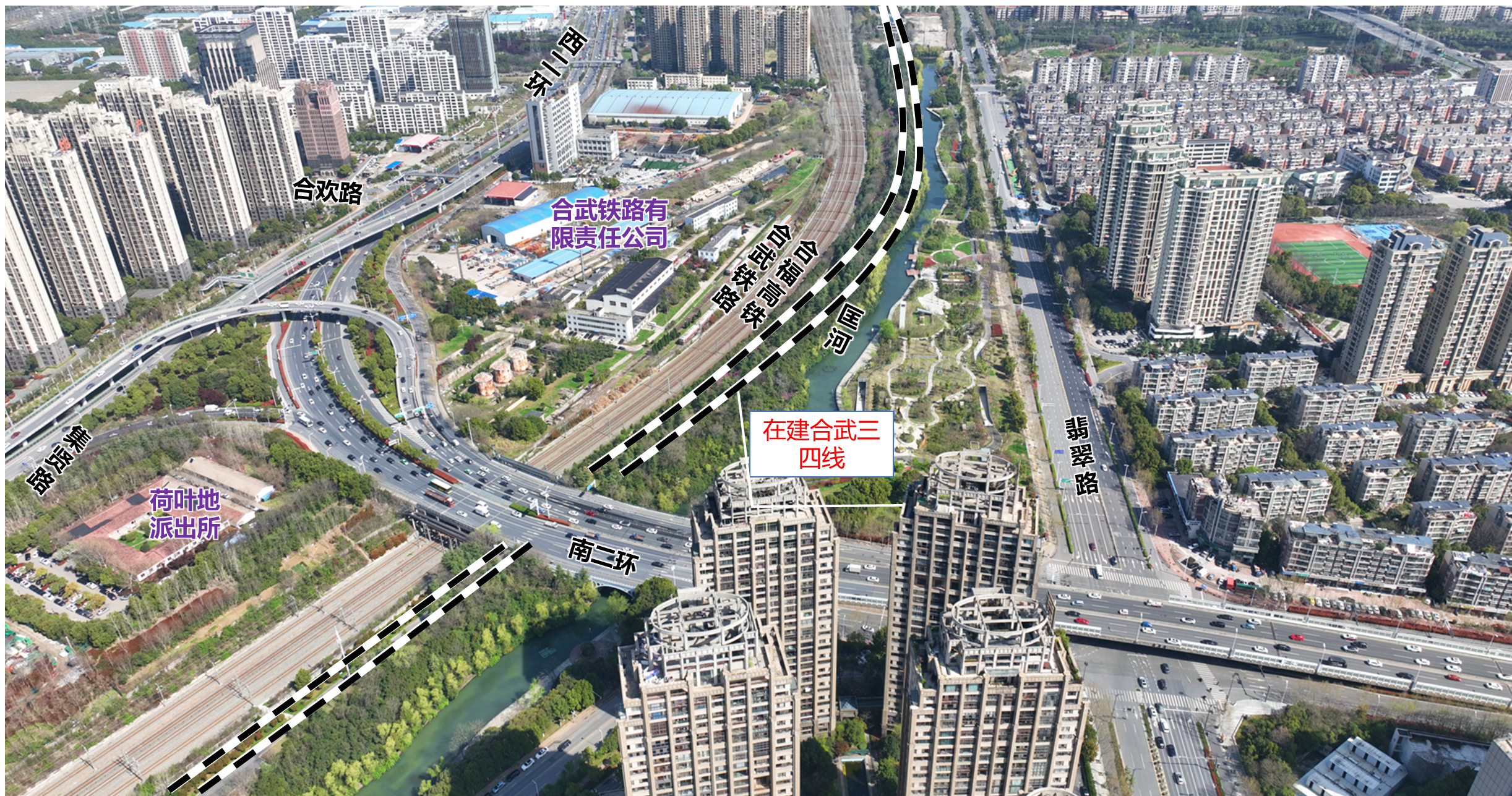

西南二環節點現狀

項目建成效果圖

本項目周邊環境復雜，既有鐵路交叉天窗點僅100分鐘。設計師們綜合考慮在建鐵路及既有鐵路限制因素、現狀南二環保通要求，創新性地提出2座不等跨轉體鋼箱梁T構跨越鐵路方案。主線跨鐵主橋采用105+73m變截面鋼箱梁，轉體跨徑105+68米，轉體噸位14000t。NE匝道跨鐵主橋采用50+94m變截面鋼箱梁，轉體跨徑50+67米，轉體噸位7000t。跨鐵主橋位于平曲線范圍，縱橫向不平衡顯著，整體設計難度較大。本項目填補了我院近年來橋梁平面轉體設計業績空白。本項目為合肥市“五橫七縱”快速路網加速成形、緩解城區東西向交通壓力提供堅強技術支撐。

2.創新設計與技術應用

（1）“超寬彎曲不等跨轉體橋”

項目采用主線與NE匝道合并為一幅，NE與SE匝道合并為一幅，分別轉體施工。其中，主線橋轉體拼裝平臺位于鐵路東側，總寬度37.95～44.977m，NE匝道橋拼裝平臺位于鐵路西側，總寬度16.7～31.184m；轉體拼裝場地距離既有鐵路較近，且受南二環保通需求，主線橋南側橋跨受限，轉體拼裝跨度僅68m，北側橋跨105m，轉體橋跨差距大，且大跨側橋梁更寬，轉體時極為不平衡。

主線轉體橋采用鋼箱梁結構，減小梁高及上部結構重量，同時采用臨時索塔構造，改善橋梁轉體及成橋狀體結構受力，進一步優化結構梁高及自重，減小不平衡彎矩。通過設置支座橫向偏置、鋼箱內分期永久配重、頂板臨時壓重（偏置），解決橋梁轉體狀體的縱、橫向不平衡問題。設計采用Midas civil板單元模型模擬各施工階段，細化配重、索力設計，確保結構安全。

（2）創新工藝，智能輔助支撐轉體系統

針對主線跨線橋縱橫向極不平衡，轉體過程中安全風險較大的特點，利用智能輔助支撐轉體系統進行轉體。智能輔助支撐轉體系統承載轉體梁的不平衡重量，為橋梁轉體提供動力。使用變頻電機和智能控制系統，橋梁轉速可任意調可正反轉，轉體狀態可智能監控，可實現轉體一鍵操作。

本項目中主要用于解決轉體過程中結構縱橫向不平衡，可減少縱橫向配重，降低轉體總噸位。轉體施工過程中結構平衡性更佳，施工安全風險小。

（3）創新導向，推動數字賦能工程應用

設計過程中利用三維模型的可視化，準確模擬復雜現狀場地、大臨設施布置及轉體施工過程等要素。綜合考慮施工過程中各要素可能產生的影響，提前規避施工中可能出現的問題，通過數字賦能的技術手段，進一步優化設計及施工方案，提升設計質量。

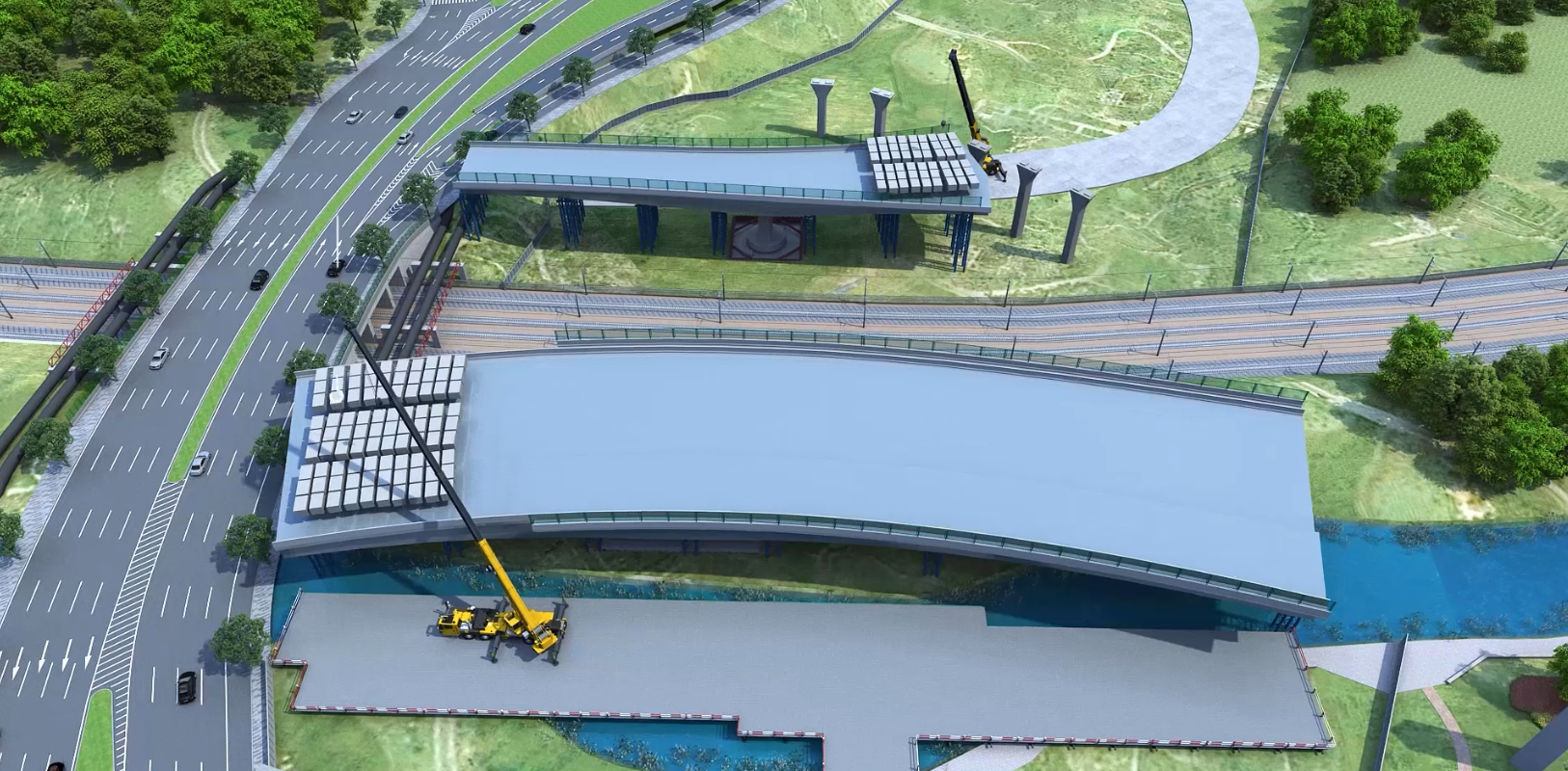

施工方案三維動畫模擬
