合肥懷寧路下穿天鵝湖隧道

　　1、工程概況

　　懷寧路下穿天鵝湖隧道項目北起南二環，南至祁門路，下穿天鵝湖隧道的貫通充分發揮城市路網整體功能，大大緩解了翡翠路、潛山路的交通壓力。

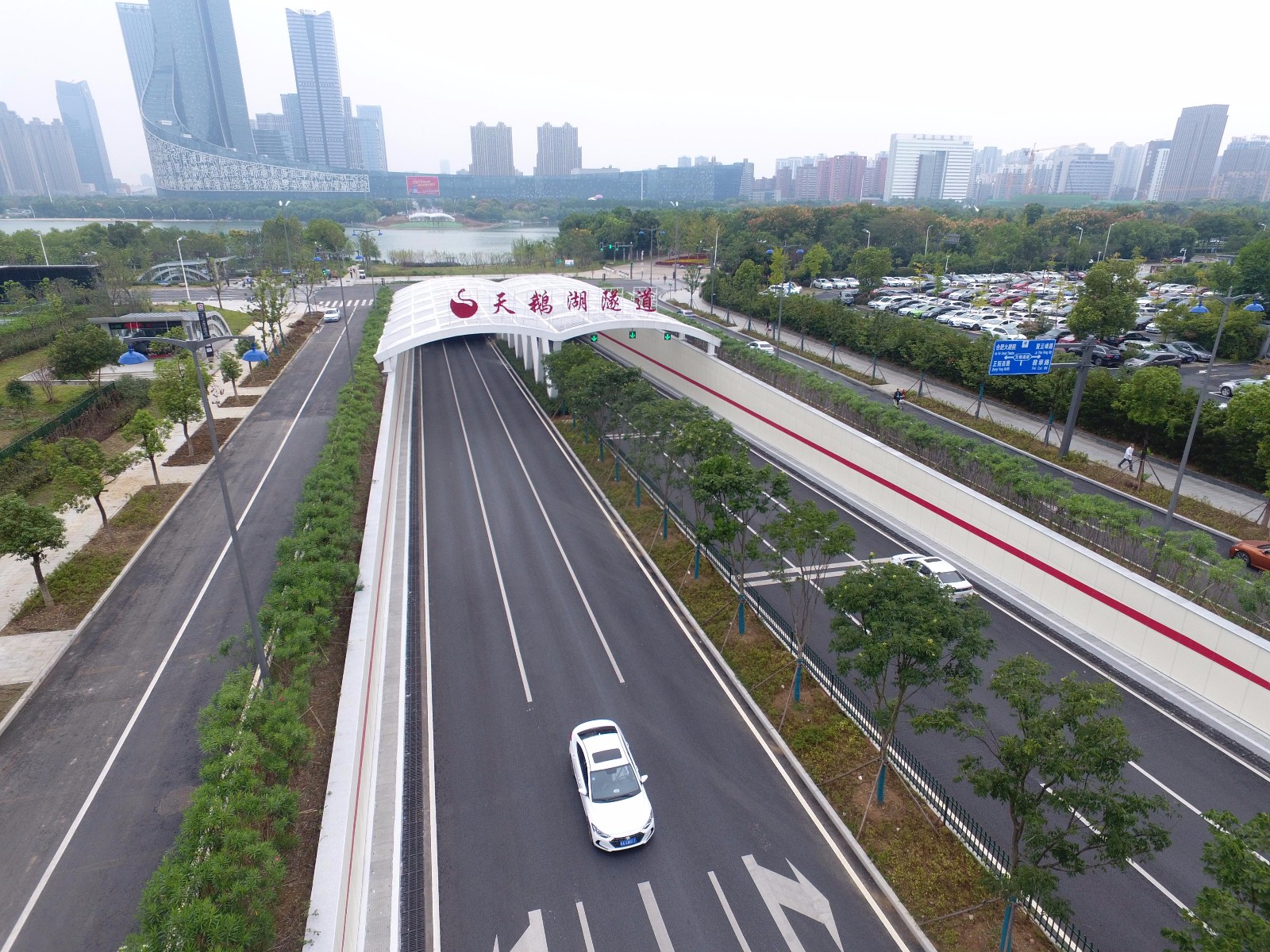

　　項目處于政務核心區，是合肥市首個在城市環境敏感區域的水下隧道工程，采用雙向六車道隧道上穿軌道交通3號線、下穿天鵝湖路、天鵝湖后起坡接入祁門路預留交口。項目全長約0.959公里，其中隧道全長685m，暗埋段447m（水下段約280m）、敞開段 238m，圍堰明挖法施工。

　　設計重點從水下隧道生態圍堰設計、涉軌節點保護設計、水下段基坑支護設計、與景觀恢復的協調設計等方面創新思路，成功的將工程施工對優美環境的影響、對已建軌道交通的影響降到最低，主要設計理念和關鍵技術成果達到了同期國內領先水平，取得了良好的社會經濟效益。

　　2、技術特點及創新點

　　1）水下隧道工程生態圍堰設計技術

　　（1）采用可回收的鋼板樁替代土石進行圍堰隔水，有效減小圍堰施工及拆除過程中對水體和環境的影響；

　　（2）圍堰內部回填土方充分利用岸上段開挖土方，減少土方外運工程量，減小土方外運過程中產生的環境污染；

　　（3）圍堰外側設置一道鋼板樁隔水墻，將圍堰施工引起湖水渾濁控制在一定范圍內，避免影響湖區其他水域；

　　（4）通過頂部預留圍堰加高條件，合理選擇設計設防水位，降低工程規模，節約工程造價；

　　（5）合理控制圍堰與基坑圍護之間距離，在保證基坑開挖施工用地要求同時，盡量保證兩者的安全性互不影響，確保工程安全。

　　2）隧道工程涉軌道交通保護技術

　　（1）影響區劃分為涉軌段及南、北段基坑；變形保護等級按一級控制。

　　（2）南北段基坑平面分為9個區，分別按照“由遠及近，先兩側后中間”的順序進行開挖；豎向分4層，臺階法開挖。

　　（3）涉軌段基坑平面分四區，每塊大小約15（縱）x13—17m（橫），每個平面分區內土體開挖豎向分4層，每層分為3塊，按照“先兩側，后上方，縱向臺階”的原則進行土體開挖，并及時澆筑坑底壓板。

　　（4）在區間隧道兩側分別設置3排隔離樁，通過現澆混凝土壓板將隔離樁連接成整體“門式”框架結構。

　　（5）壓底板在完成初凝后，在上方鋪設PVC預壓水袋，并進行注水以達到臨時壓重穩定坑底土體的目的。

　　（6）結合三維分析，充分考慮后續外部作業對該段區間結構的影響，針對每一個分部基坑開挖及總體目標分別制定該范圍區間結構安全控制標準。

　　3）水下段基坑支護設計

　　（1）合理控制圍堰與基坑圍護之間距離，在保證基坑開挖施工用地要求同時，盡量保證兩者的安全性互不影響，確保工程安全；

　　（2）水下段基坑采用放坡+大剛度懸臂排樁支護體系，保證基坑安全的同時，最大程度減少土方量和內支撐架設，安全經濟、施工便捷。

　　4）與景觀恢復的協調設計

　　（1）岸邊段盡可能通過工程措施，減小結構厚度及高度，保證岸邊水深（約50cm），滿足景觀恢復要求。

　　（2）首次在合肥大建設中將下沉式泵站配電房與地鐵冷卻塔進行了融合設計，泵站配電房整體下沉至地面以下，并用綠化遮蔽，達到藏于無形的目的，保護天鵝湖景觀空間。

　　3、獲獎情況

　　榮獲2020年安徽省公路學會交通科技進步二等獎、三等獎各1項。

　　榮獲2020年第八屆公司級勘察設計獎獲一等獎。
