引江濟淮工程淠河總干渠渡槽

淠河總干渠渡槽位于安徽省合肥市肥西縣高店鄉,江淮分水嶺北側，為“天河”淠河總干渠和“地河”引江濟淮工程兩大水利基礎設施的立體交叉建筑物。

引江濟淮工程溝通中國長江、淮河兩大水系，是跨流域、跨省重大戰略性水資源配置、綜合利用的基礎設施和民生工程,槽位段為II級航道，通行2000噸級船舶。淠河總干渠為人工運河，供給下游農業灌溉、工商業用水及合肥市近千萬人口的生活飲用水，現狀為IV級航道，通行100噸級船舶。

項目天、地河高差36米，全長1355米，按照低碳、環保、耐久的理念，正中布置有一座上跨引江濟淮的鋼結構渡槽，兩端對稱分布混凝土結構渡槽、分流島、閘室、明渠等構筑物，可實現兩條河流各自通水、通航、防洪，而不相互干擾，被譽為河上有河、船上有船的“水立交橋”、“船立交橋”。

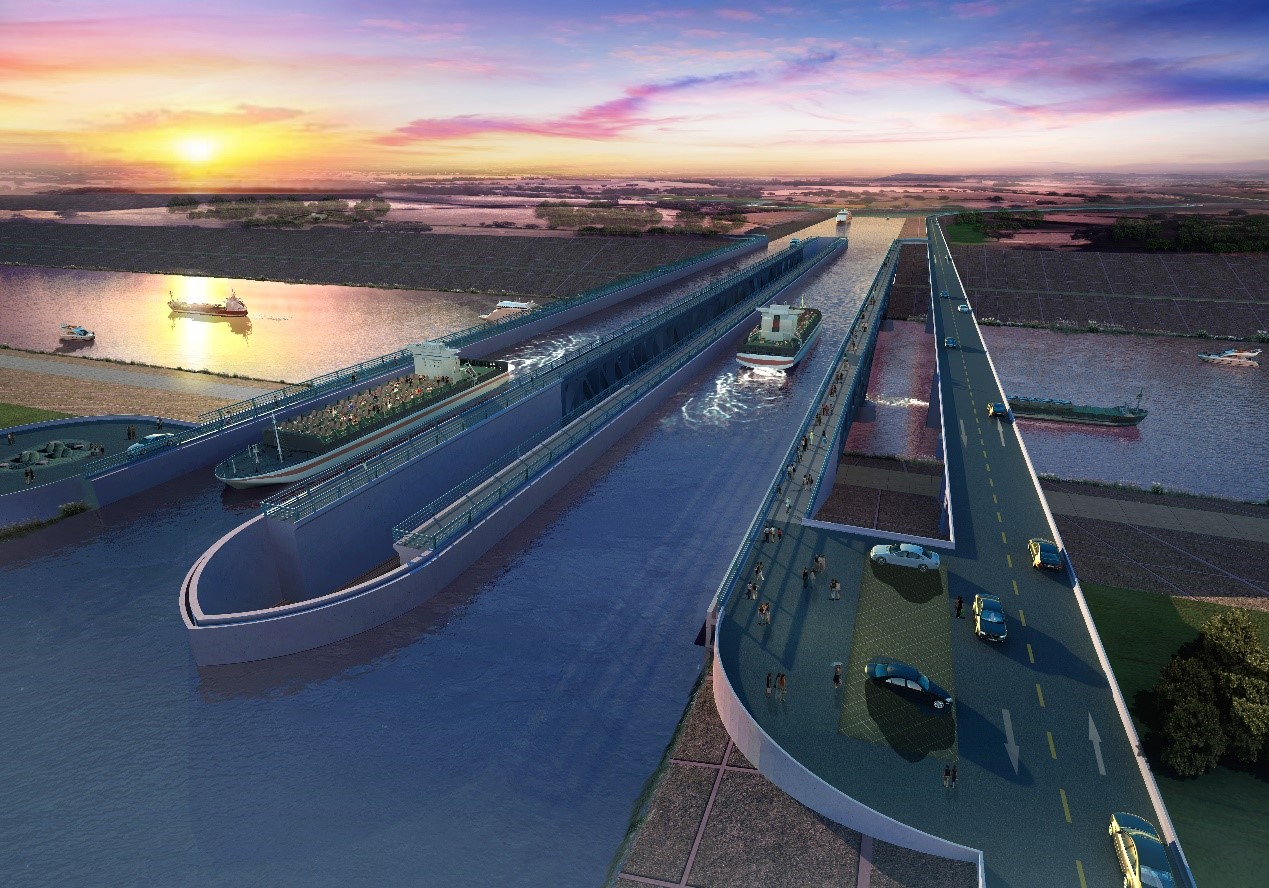

圖1效果圖

渡槽設計流量為150立方米每秒，雙幅布置，單幅凈寬16米，設計水深4米，校核水深5.05米。鋼結構渡槽部分水荷載自重4萬噸，與中國規范的135個公路I級車道荷載相當。

為適應重集度、大變幅的水荷載特效，滿足渡槽大跨度的跨越需求，設計將傳統拱與桁架結構相結合，利用上平下拱、上開下合、外桁內波的（68+110+68）米的三跨鋼結構桁架式梁拱組合結構，解決了不同水荷載集度及溫度作用下的變形、受力和通航需求，提升了區域景觀，實現了整體造型與周邊環境和諧統一，順利實現了天河、地河立交的預期目標。

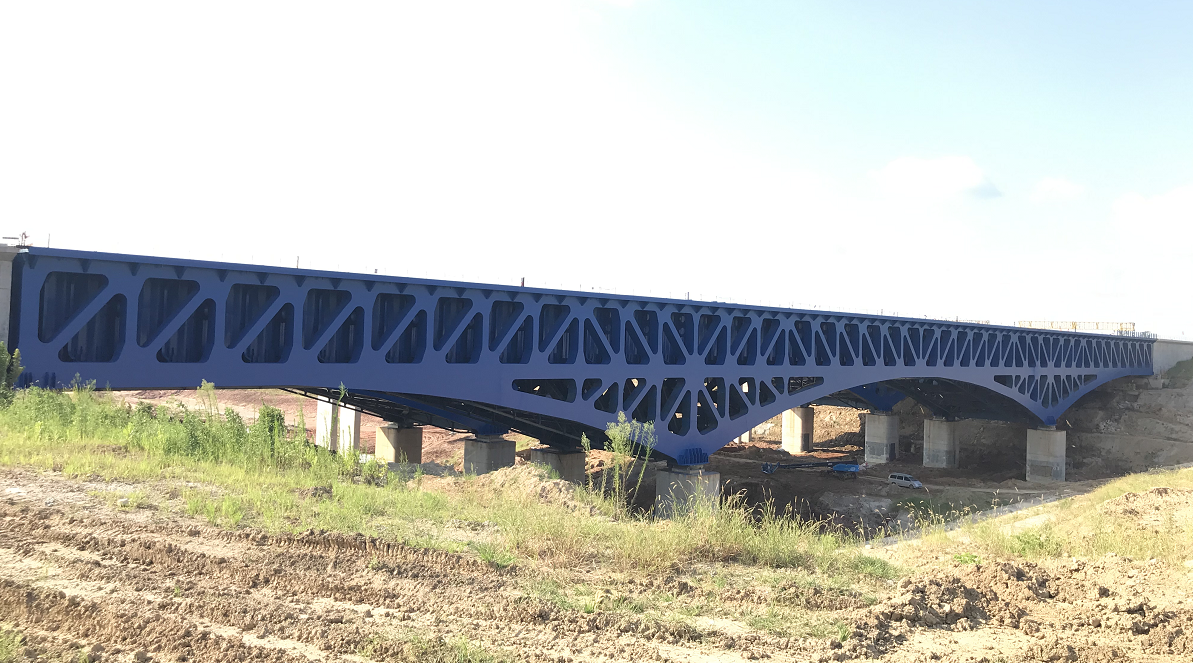

圖2 鋼結構渡槽側面視圖

該渡槽水橋?yàn)閲?guó)內首座鋼結構渡槽，其跨度位居通航渡槽世界首位，于2021年5月1日正式通水運營。

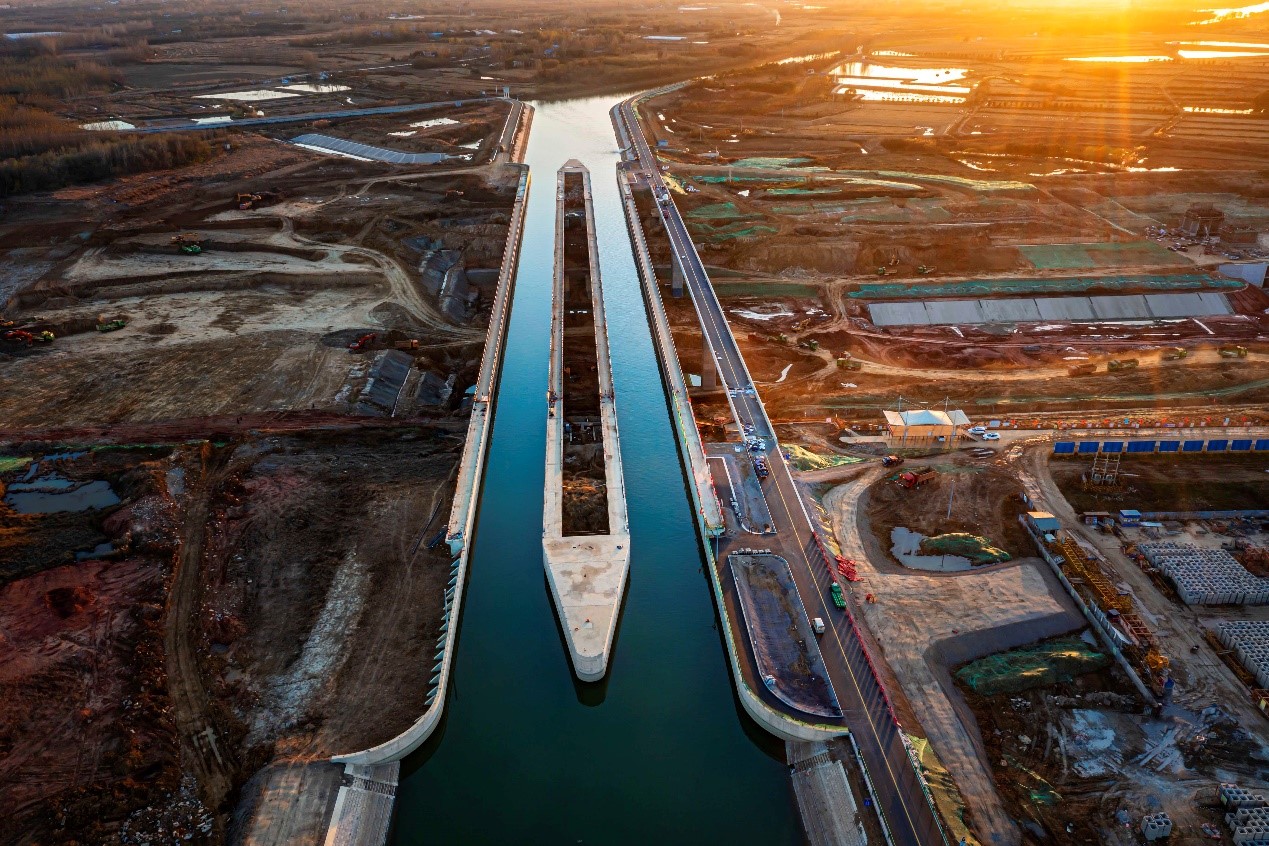

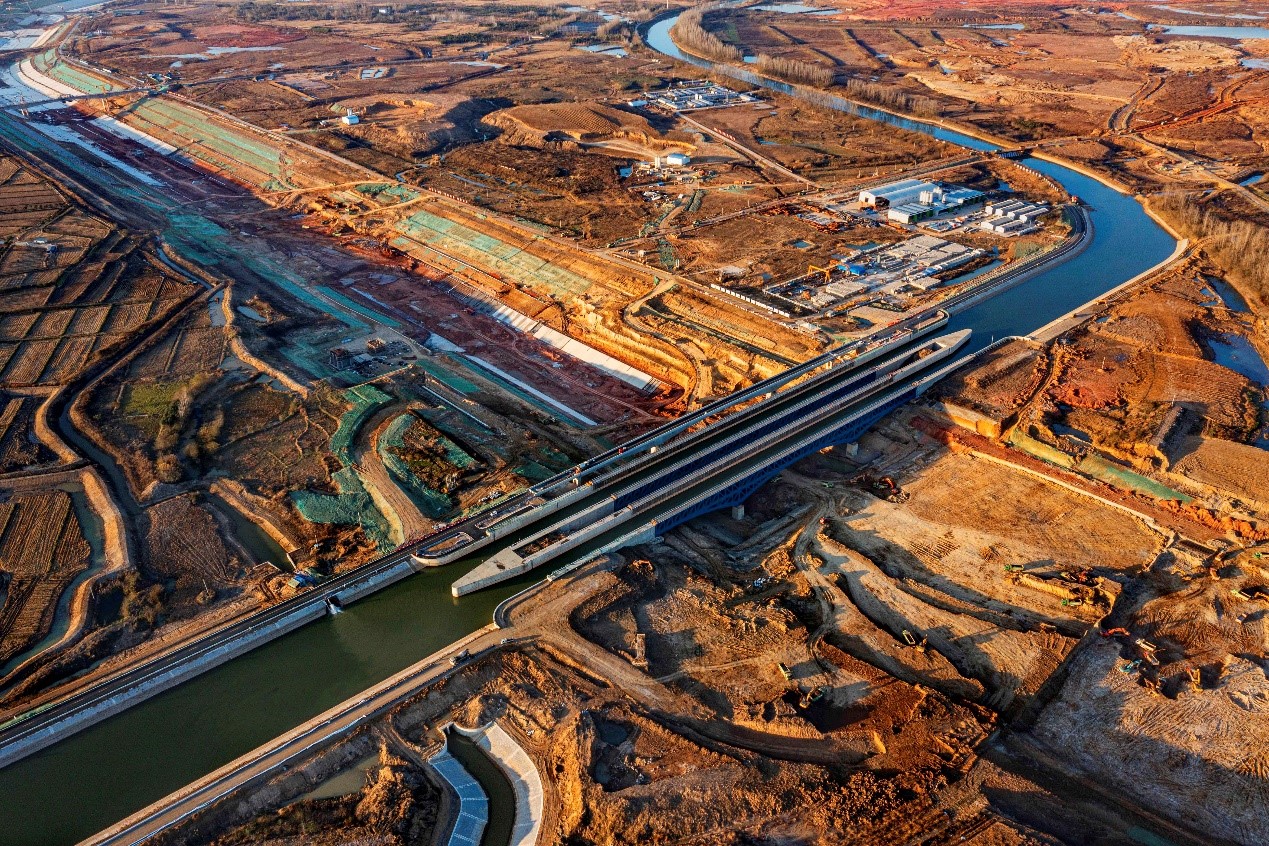

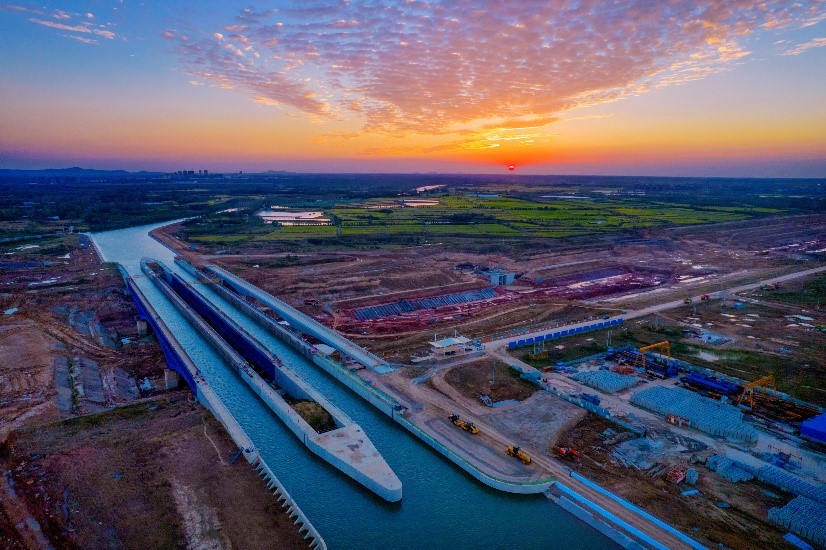

圖3 淠河總干渠渡槽項目建成全貌
