印度尼西亞雅加達-芝坎貝高架橋

雅加達-芝坎佩高速公路位于印度尼西亞雅加達東部，為雅加達地區通向芝坎佩地區的重要快速通道。雅加達-芝坎佩高架橋工程起點為Cikunir互通，終點為Karawang西互通，全長36.84km。隨著當?shù)亟?jīng)濟快速發展，現狀高速公路的通行能力日趨飽和，亟待進行擴建。基于道路兩側擴建范圍有限，設計方案巧妙利用空間布局，采用在高速公路內側兩車道建設高架橋的總體擴建方案。

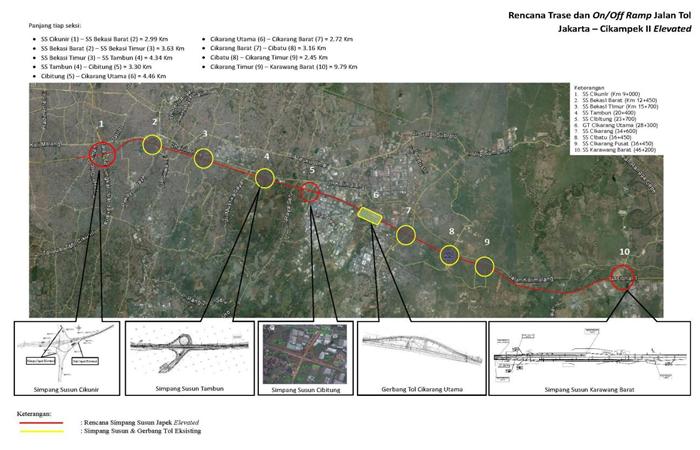

西亞雅加達至芝坎佩高架橋總體平面圖

西亞雅加達至芝坎佩高架橋全長36.84km，橋梁方案采用窄鋼箱組合梁，全橋標準跨徑為60m，此外還有少量的45m、50m、55m、75m、100m和120m跨徑類型。設計采用美國國家公路與運輸協會荷載系數法公路橋梁設計規范AASHTO。

由于印度尼西亞本地橋梁設計規范不完善，特別是鋼混組合結構應用較少，本項目將鋼混組合相關技術與美國AASHTO規范相結合，針對雅加達至芝坎佩36.84km高架橋具有較好的應用價值。

該項目采用在中分帶上設置高架橋的改擴建方案，解決了征地困難，通道稀缺等問題；通過設置9m的臨時施工區域，解決了下部墩柱、承臺和樁基施工干擾等問題；蓋梁通過預制節段拼裝和轉體施工，避免了搭設支架位置沖突問題；鋼梁采用窄鋼箱組合梁，運用架橋機架設或頂推工藝，混凝土橋面板利用鋼梁支撐，均實現了無支架施工，最大限度的減小對高速公路行車影響，加快了工程進度，縮短了工期，節約了工程造價。

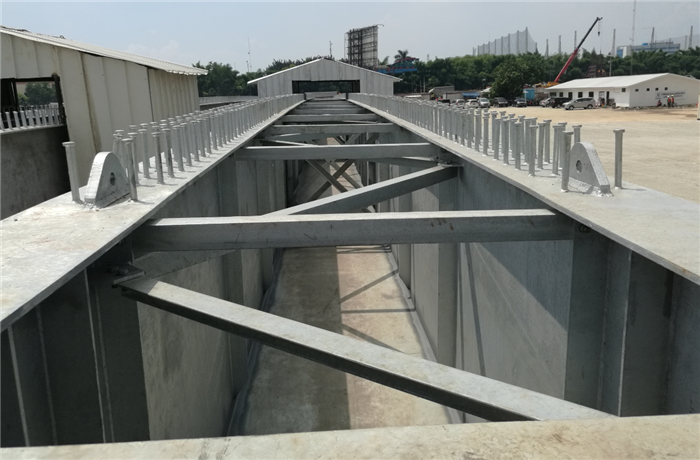

拼裝待吊裝的單片窄鋼箱組合梁

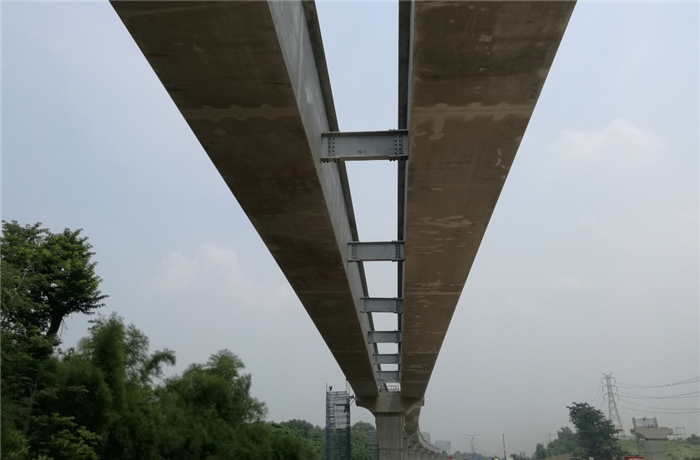

架設中的鋼箱組合梁

項目特點：①分院首個真正意義上的海外項目，是設計咨詢走出國門的標志。②采用美國國家公路與運輸協會荷載系數法公路橋梁設計規范AASHTO咨詢，突破了傳統國內規范，與國內外現有的鋼混組合梁技術相結合，可較好的促進相關技術在世界范圍內推廣。③基本不阻礙現有交通進行道路改擴建技術，其經驗值得推廣應用。
