北沿江高速公路巢無段裕溪河大橋引橋鋼板組合梁橋

一、工程概況

沿江高速公路巢湖至無為段是安徽省“四縱八橫”高速公路網中“橫六”南通～武漢公路即北沿江高速公路的重要組成部分, ，在安徽省路網中，本項目編號為S22（天潛高速）。與蕪湖長江公路二橋、銅陵長江公鐵大橋公路接線的起點相銜接，是兩座過江通道連入高速公路網的關鍵環節。

該項目裕溪河大橋南、北引橋采用4×35m鋼板組合梁，總長4.2km，上部結構采用非支撐橫梁體系鋼板組合梁，為國內高速公路首次大規模采用，率先響應了交通部鼓勵在中小跨徑橋梁中大規模采用鋼結構橋梁的技術政策，被交通部列為中小跨徑鋼結構橋梁推廣示范項目。

二、技術特點及創新點

1、國內首次采用雙主梁非支撐橫梁體系鋼板組合梁橋。

2、采用雙主梁體系，全寬預制橋面板，橫向預應力結構，縱向普通鋼筋混凝土結構，大大降低了造價，使得中小跨徑橋梁鋼混組合梁與預應力混凝土箱梁基本相當。

3、在國內首次采用架橋機架設鋼板組合梁工法。

三、工程項目的實體照片、效果圖、景觀圖或視頻資料

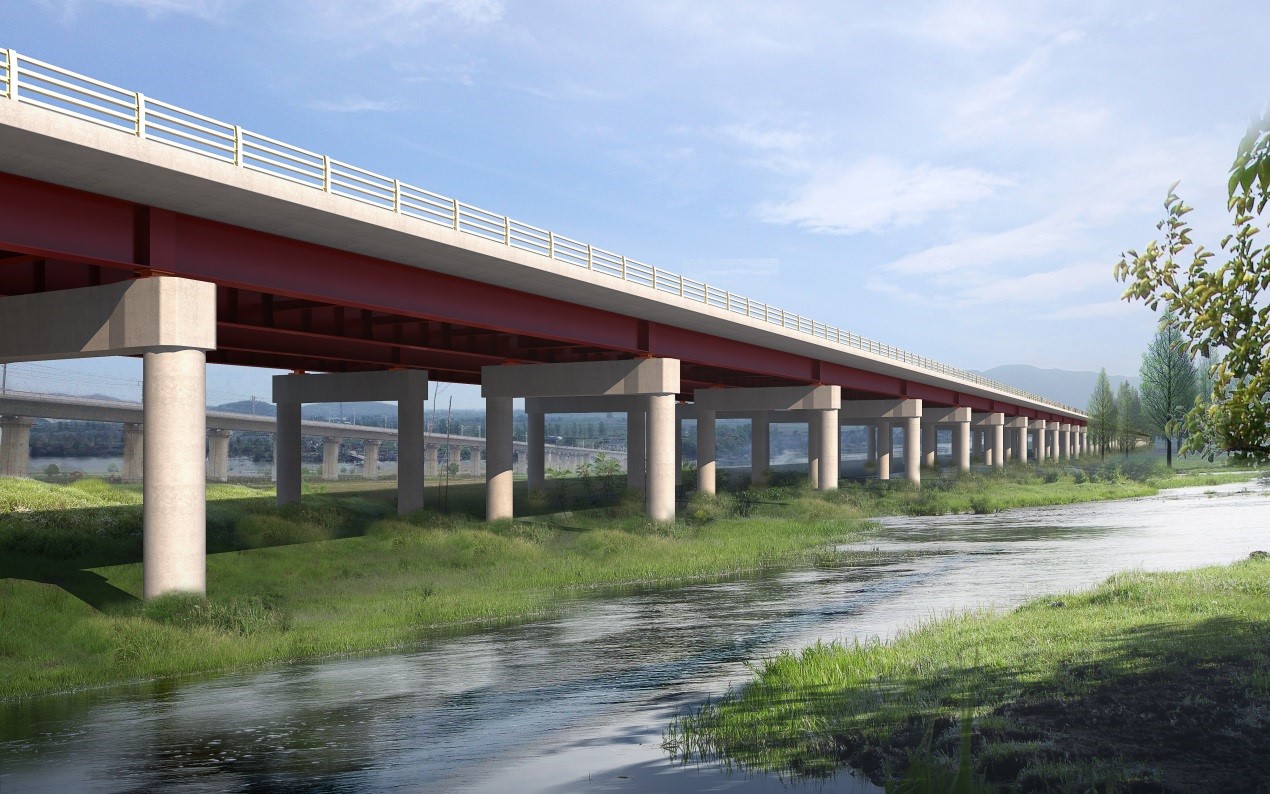

                                                      鋼板組合梁日景效果圖

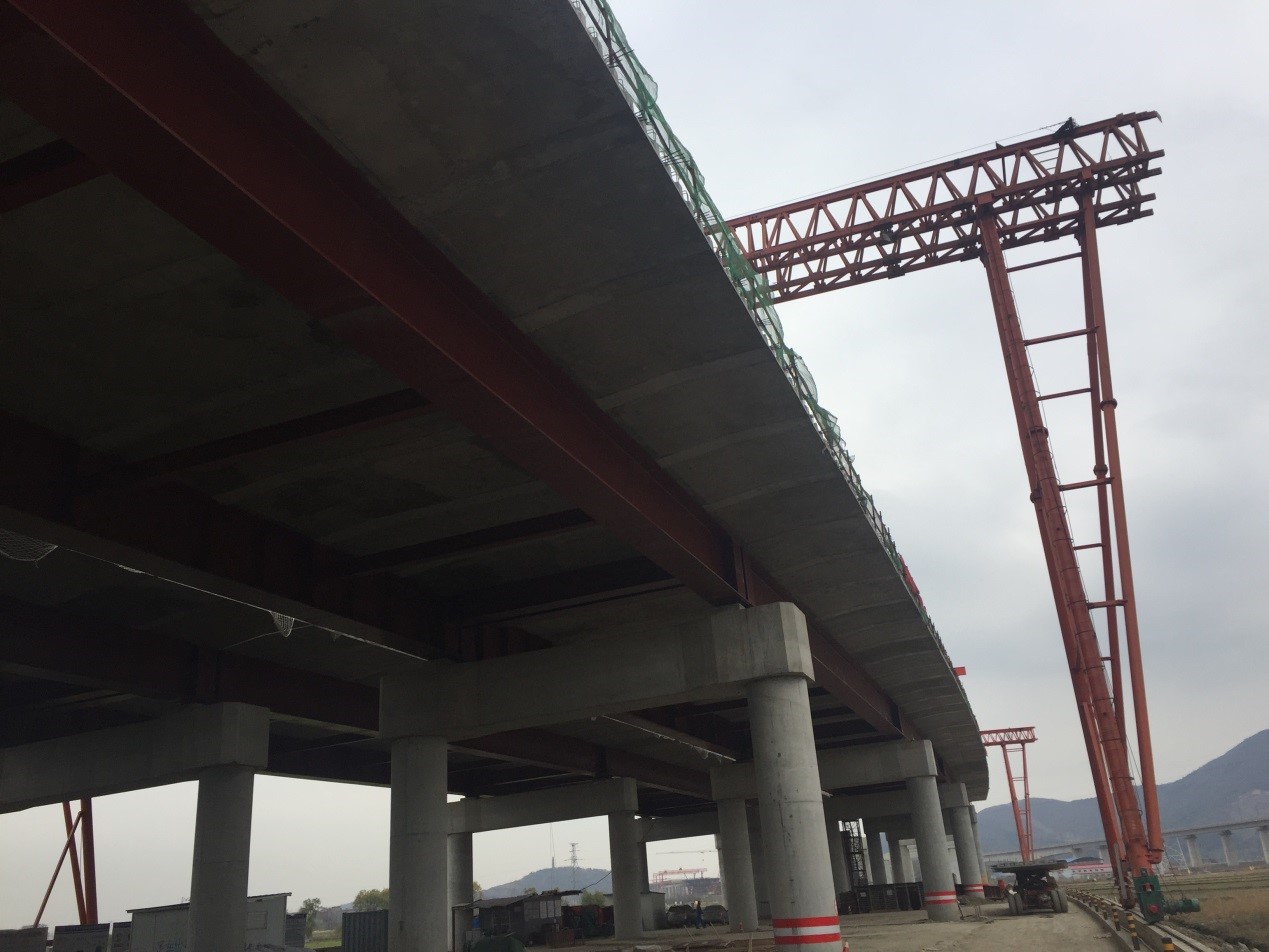

                                實景照片1
