銅井路東延工程（青山大道-青霞路）高邊坡專項設計

一、工程概況

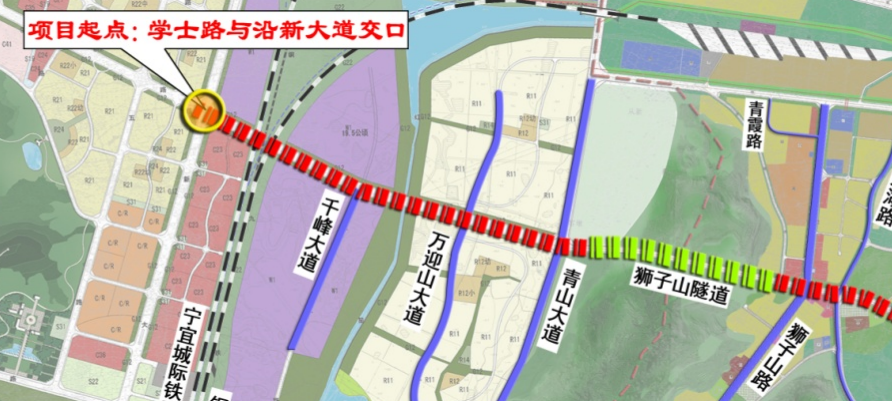

銅井路東延工程（青山大道-青霞路）位于銅陵市銅官區獅子山獨立工礦區附近，是《銅陵市城市總體規劃（2016-2030年）（2018 年修改）》“九縱十橫”第十橫的重要組成部分。目前青山大道以西、地質大道以東段銅井東路已通車多年，受獅子山區影響，銅井東路一直處于未貫通狀態，嚴重影響沿線地塊開發，本項目對改善居民通行條件、加強獅子山高新區與主城區聯系及推進獅子山高新區經濟發展具有重要意義。

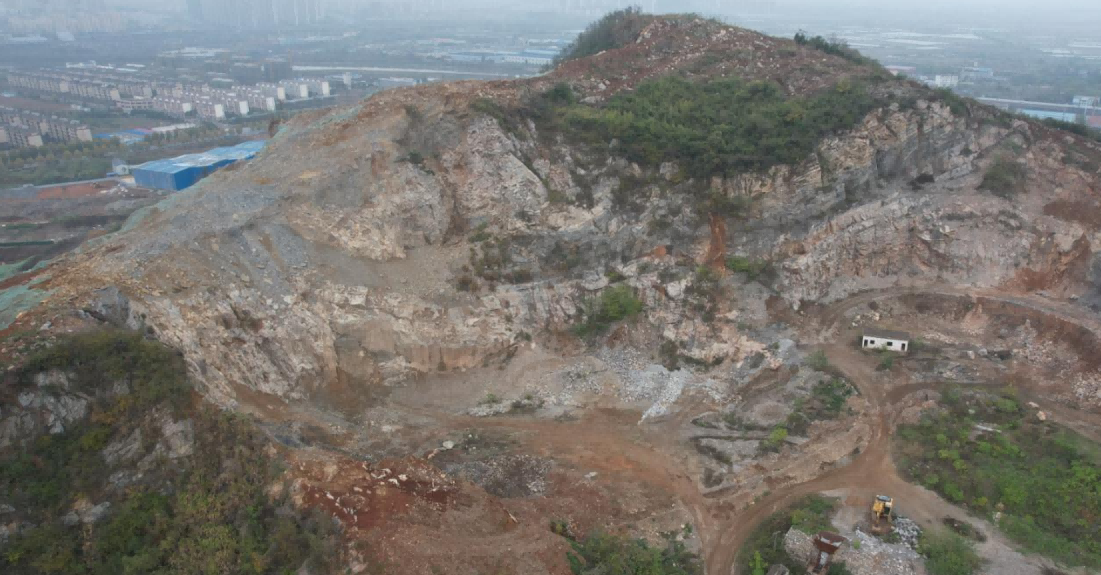

本項目涉及一段長度約為700m的深路塹邊坡，最高處邊坡高約93m，總體為巖質邊坡。該邊坡所在段落原為2010年《學士路延伸段（沿新大道—經一路）》獅子山隧道部分，在施工過程中由于拆遷困難，至今暫未施工。隨著獅子山獨立工礦區的成立，為了促進獨立工礦區持續發展，獅子山隧道北側土地在規劃中擬調整為建設用地，為避免土地性質調整后對獅子山隧道造成破壞，業主委托我公司對銅井路東延工程（青山大道—青霞路）道路南側高邊坡進行專項施工圖設計。

二、設計原則

1、總體遵行安全可行、經濟合理、技術先進、環保美觀的設計原則。

2、確保道路施工過程和運營中邊坡的穩定，保證公路運輸安全。

3、高邊坡設計應本著早治理，采取主動防護的原則，在保證邊坡穩定安全的前提下，盡量節約治理投資。

4、根據巖性、風化程度、巖層產狀、巖體結構面、地材利用等因素確定分級高度、坡率及加固措施。

5、動態設計，信息化施工，必要時調整設計。

三、設計方案

1、根據不同的邊坡環境地質條件及邊坡高度將高邊坡劃分為五個段落，分段研究、分段設計、分段分析，最終確定設計方案：邊坡坡高每10m分級；邊坡坡率為1:0.75 ~ 1:1.75；邊坡防護主要采用錨桿框架+植生袋防護、錨索框架+植生袋防護及APS防護網+客土噴播防護；平臺寬度為2 ~ 19m。

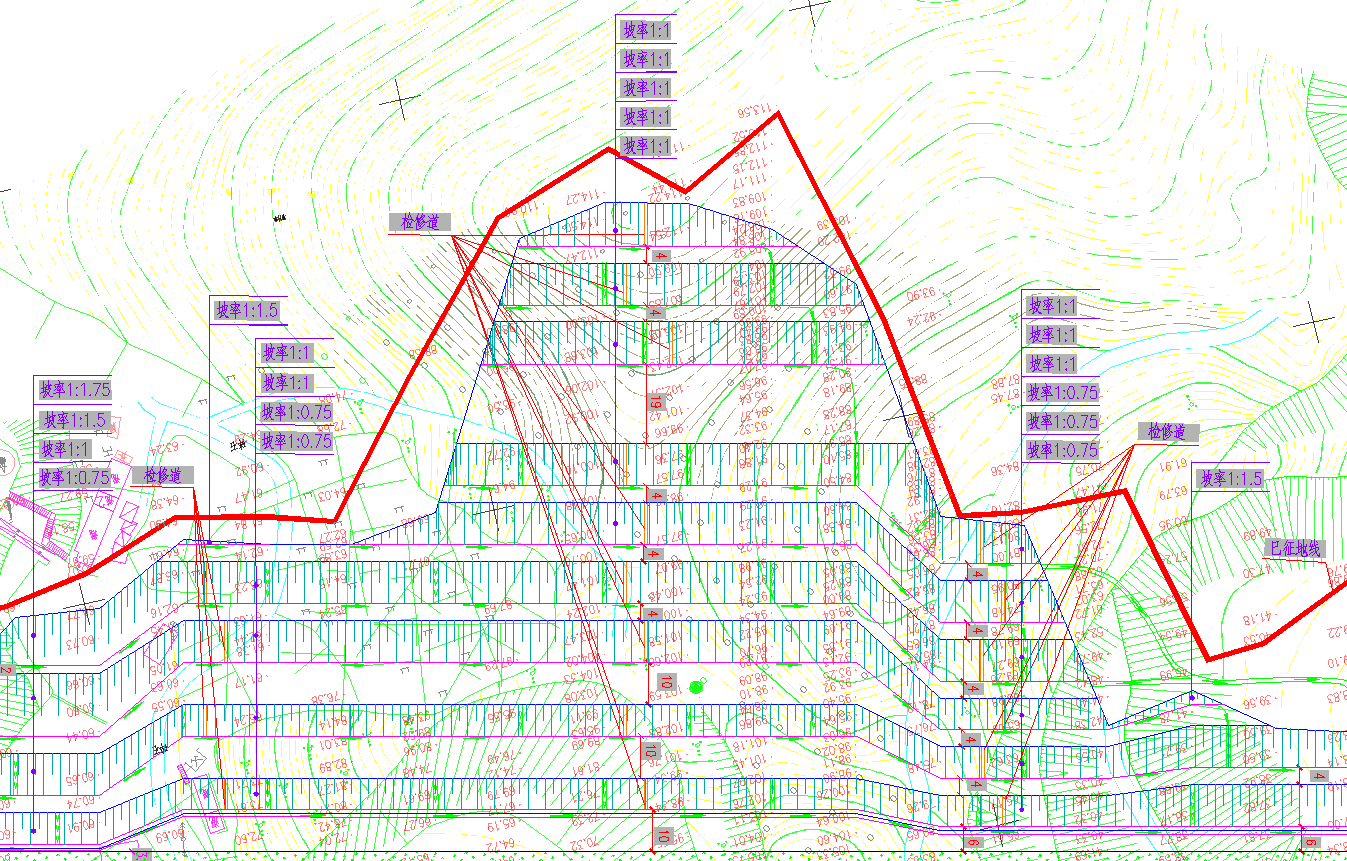

平面圖

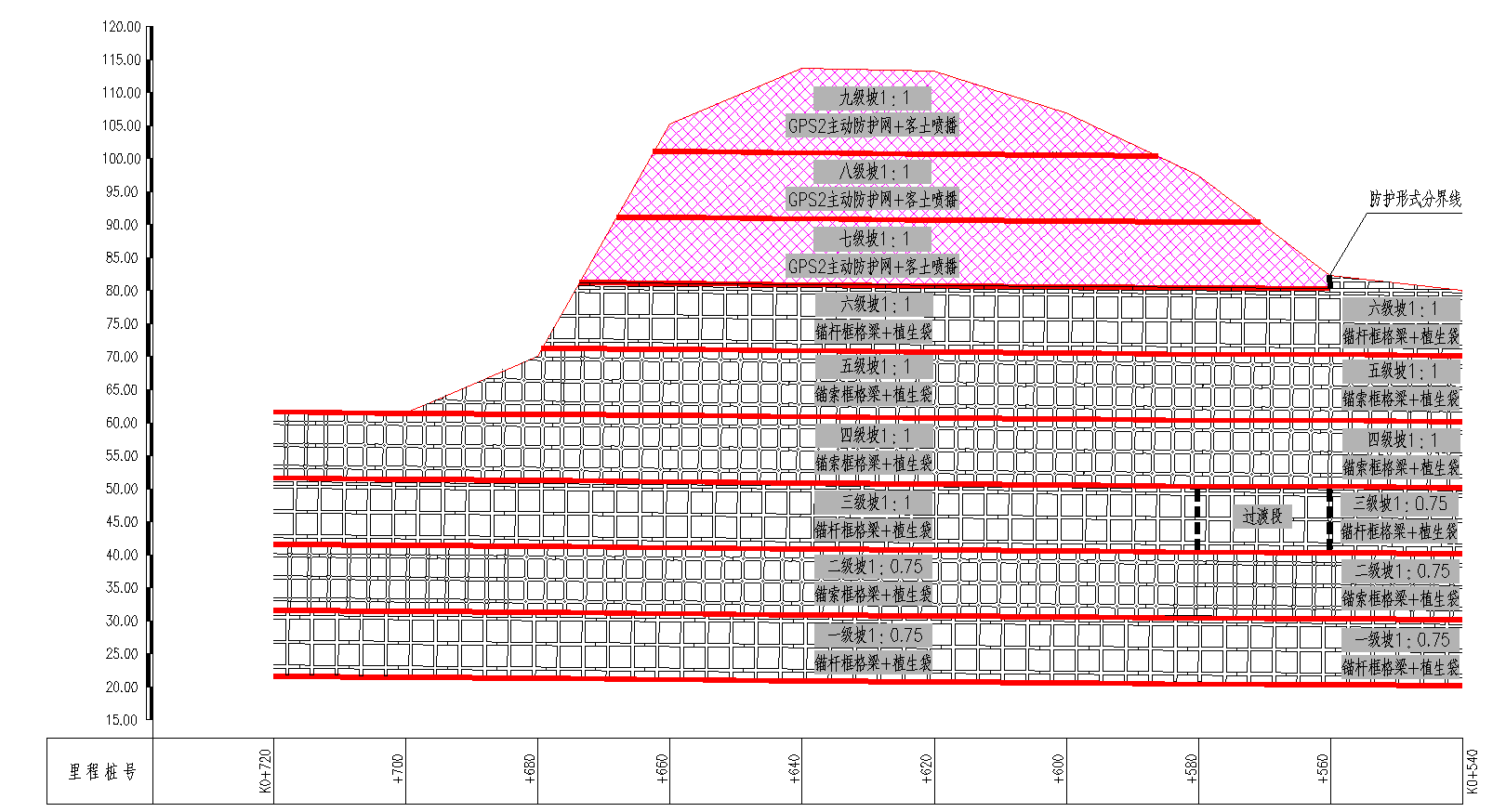

立面圖

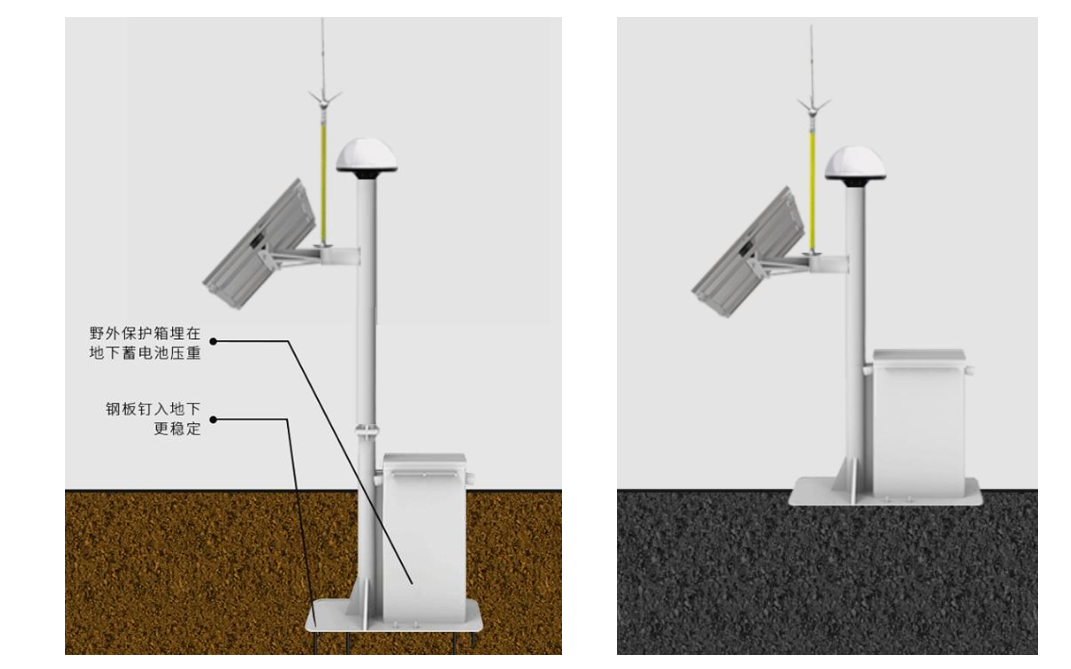

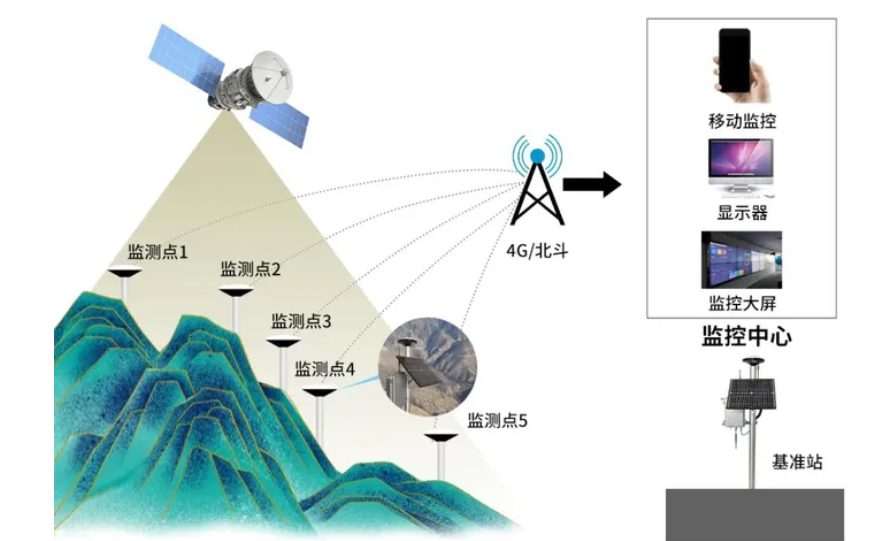

2、為了防止邊坡在極端條件下（如暴雨）突然發生崩塌或滑坡等災害，確保道路安全，建立了邊坡影響區地質災害監測網絡。監測工作的主要內容包括對邊坡進行變形監測、施工安全監測和治理效果檢查監測。本項目采用GNSS位移監測站技術，其利用全球衛星導航系統可對監測區域表面位移進行實時自動化變形監測。

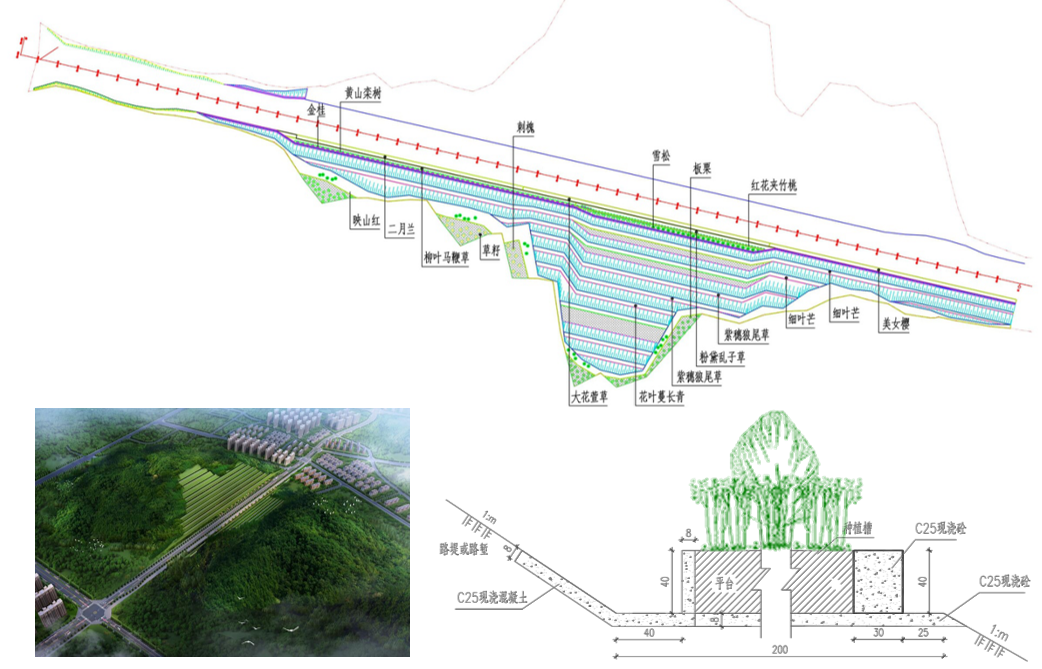

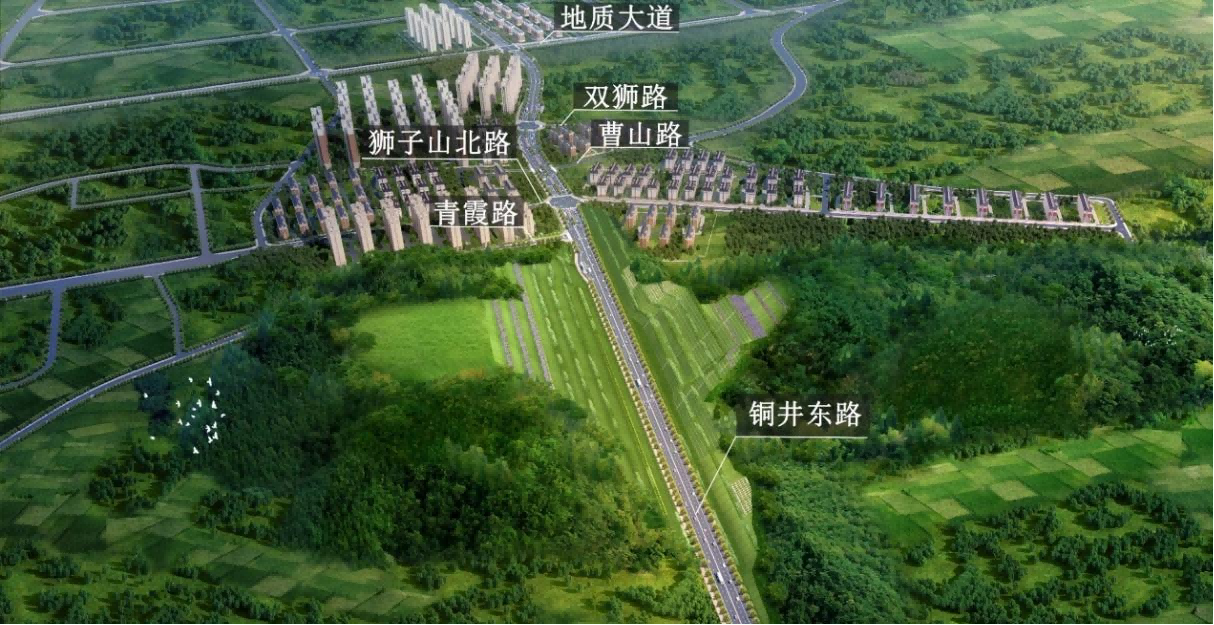

3、邊坡綠化總體風格開敞、簡潔、疏朗、大氣、通透。設計結合城市規劃的現代化設計手法，充分發揮綠化景觀的生態效益與窗口形象作用，達到“形象上簡潔大氣，城市功能與生態互為依托”的設計目的。

四、項目亮點

1、市政道路中復雜地質條件下“百米級”高邊坡極為少見

高邊坡位于市政道路南側，最高處高度約93米，高度之高在省內甚至在國內均較為少見；且場地地質條件復雜，存在斷裂帶、節理、溶洞、破碎帶，設計技術難度大。本項目填補了我院在省內市政道路穿越斷層、破碎帶等復雜地質的“百米級”高邊坡勘察設計領域的空白。

2、利用GNSS 自動化監測技術進行邊坡監測

本項目采用GNSS 自動化監測技術對高邊坡進行監測，GNSS 自動化監測技術具有全天候測量、定位速度快、連續實時、自動化程度高的優勢。這種監測技術對今后項目具有良好的推廣和借鑒意義。

3、高邊坡設計與市政道路景觀綠化工程相結合

本項目為市政道路高邊坡，綠化景觀要求高，高邊坡巖土工程設計需要與景觀綠化工程相結合，達到怡景效果。

4、助力礦山治理項目開拓

黨的二十大報告指出，要推進美麗中國建設，堅持山水林田湖草沙一體化保護和系統治理。利用高邊坡設計技術，有助于開拓礦山治理項目。
