S18寧合高速公路合肥段

一、工程概況

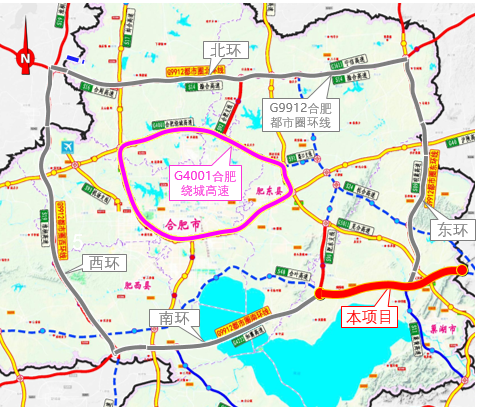

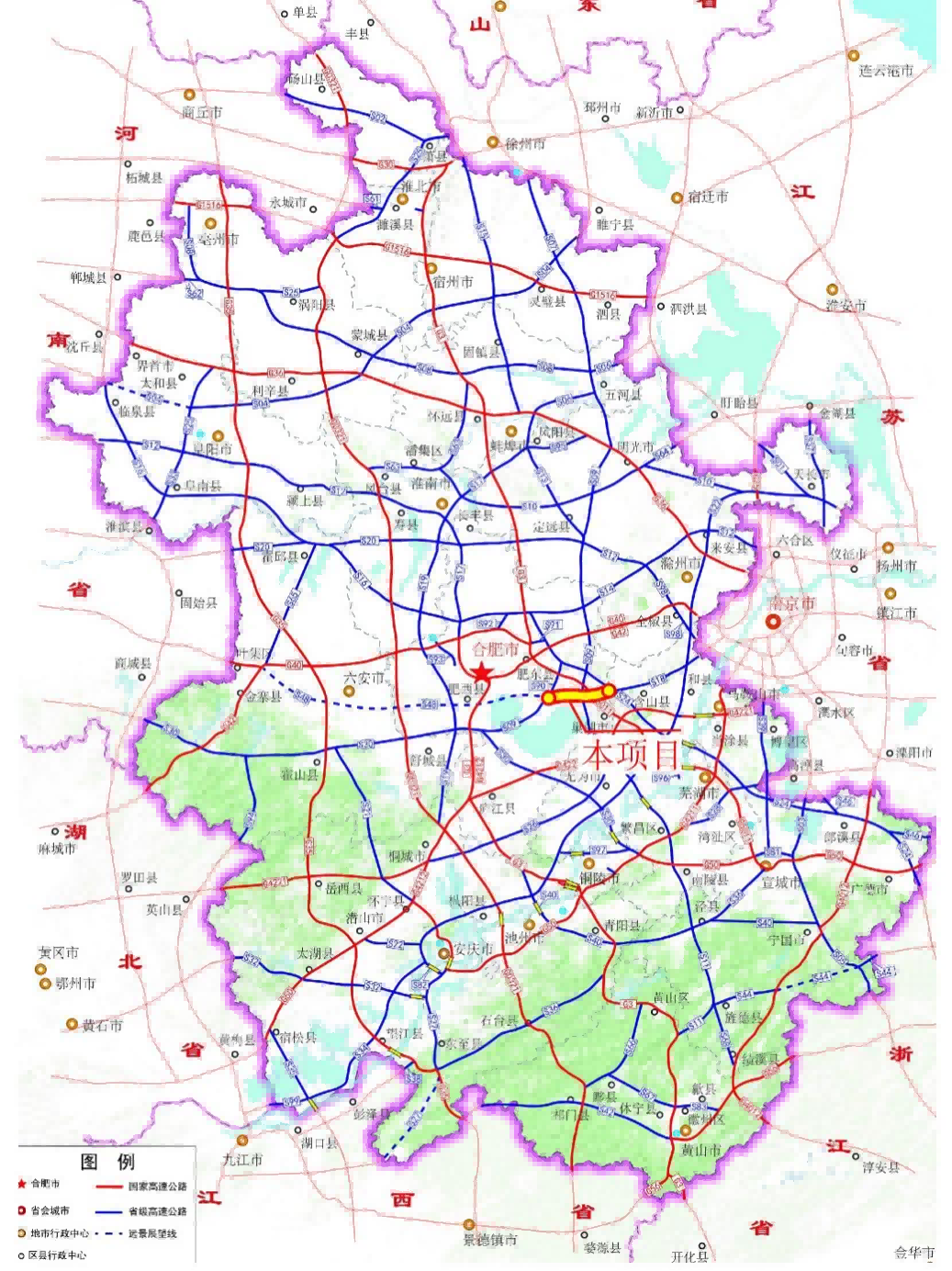

S18寧合高速公路合肥段是《安徽省高速公路網規劃修編（2020—2035年）》中G4222和縣-襄陽國家高速公路的重要組成部分,也是合肥都市圈環線的重要組成部分。項目屬安徽省高速公路網布局“橫六”線中規劃路段，對完善安徽省高速路網、加強合肥都市圈與長三角其他地區的互聯互通，增強合肥市對都市圈內部城市的引領帶動具有重要意義。

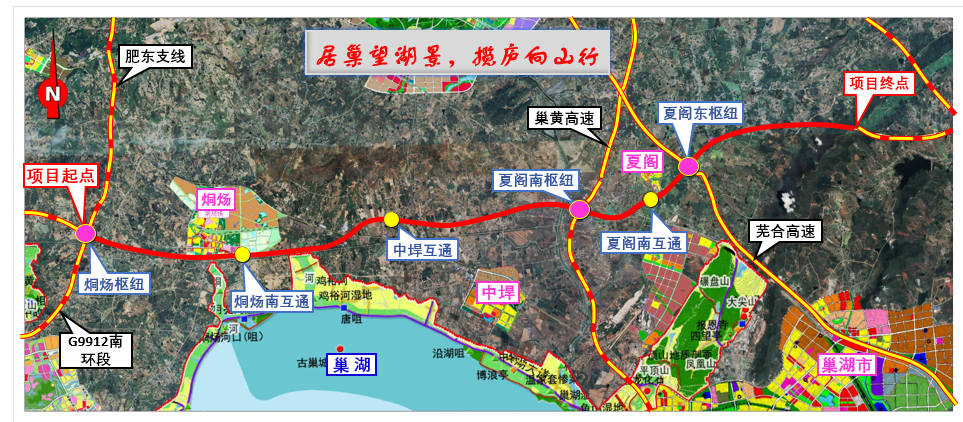

路線起于巢湖市烔煬鎮西南側與S90肥東支線、S09明合高速交叉，設置烔煬樞紐；自西向東，沿合福高鐵北側布線，經烔煬鎮南、中垾鎮北后，跨越柘皋河；與巢黃高速交叉，設置夏閣南樞紐；而后下穿商合杭高鐵，經夏閣鎮南側后上跨合巢蕪高速，設置夏閣東樞紐；隨后向東至項目終點合肥市馬鞍山市市界處。，路線全長34.152公里。項目采用雙向六車道、整體式路基寬度34.5米；全線設計速度均為120km/h。

二、項目技術特點及創新點

本項目設計中緊扣功能定位，打造集“環線”、“過境”、 “交旅融合”、“文化”、“生態”及“發展”于一體的高速公路。

1、發揮 “大外環”功能，沿線鎮鎮通高速

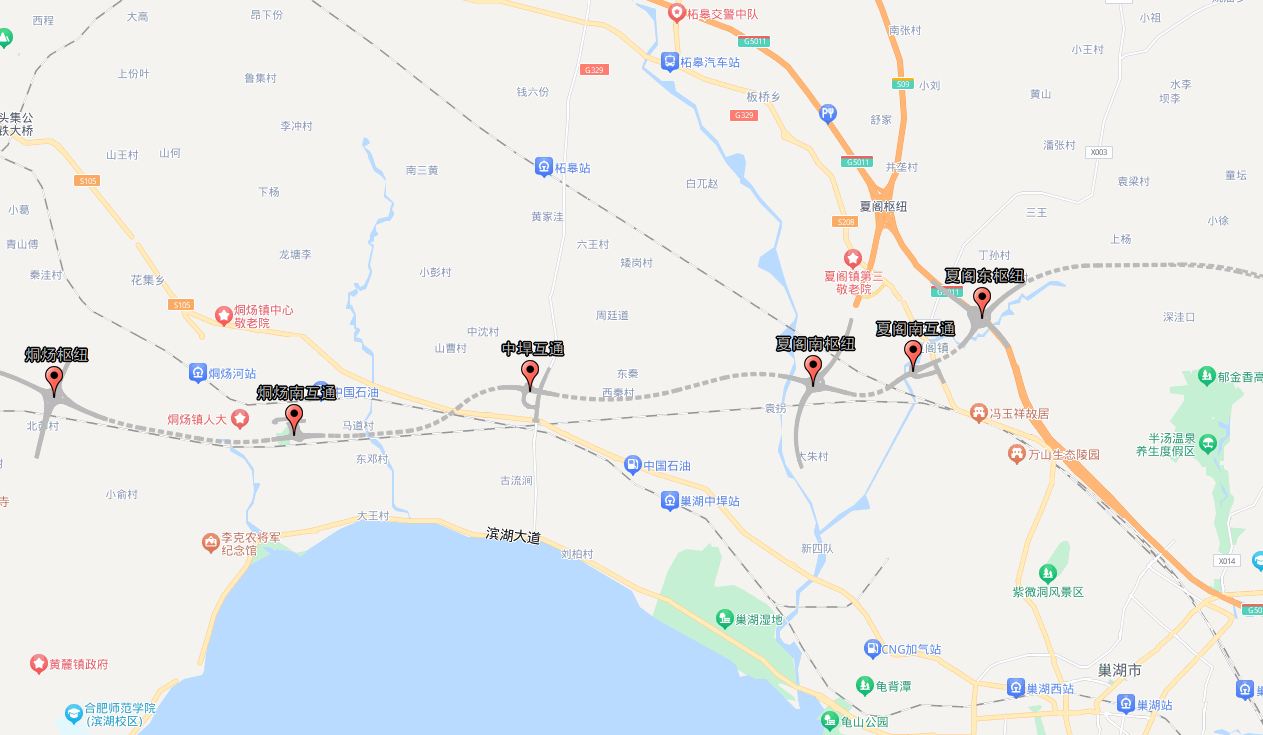

項目作為合肥大外環高速的重要組成部分，響應合肥“1155”大建設計劃：互通設置確保沿線鄉鎮15分鐘上高速。經濟發展，交通先行：全線設置互通立交6處，其中樞紐互通3處，服務型互通3處。

2、貫徹“互通瘦身”理念，小三角區“互通減肢”

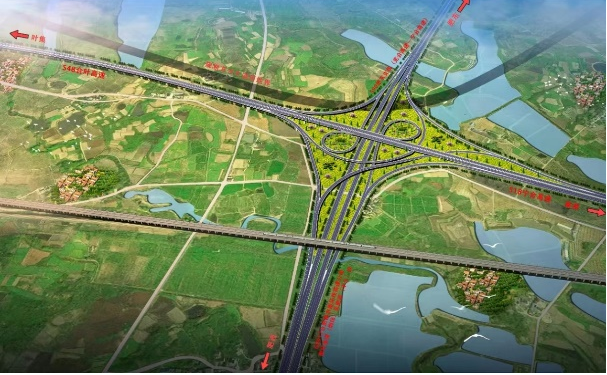

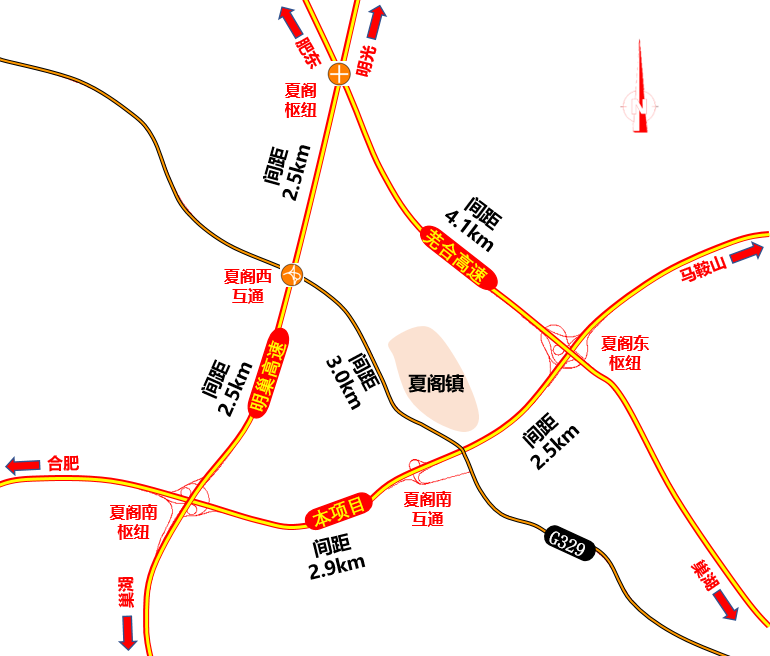

本項目與S11明巢高速、G5011蕪合高速形成“小三角”，分別設置夏閣樞紐、夏閣南樞紐、夏閣東樞紐，其中夏閣樞紐為在建全功能樞紐互通立交。分析可知：①自合肥、巢湖方向經由夏閣南樞紐去往夏閣樞紐車輛無需通過夏閣東樞紐進行交通轉換，可由明巢高速直達；反之亦然；②自馬鞍山、巢湖方向經由夏閣東樞紐去往夏閣樞紐車輛無需通過夏閣南樞紐進行交通轉換，可由蕪合高速直達；反之亦然；③夏閣鎮去往夏閣樞紐方向車輛，可由G329→夏閣西互通→夏閣樞紐（約4.6km），無需經夏閣南互通→夏閣東樞紐→夏閣樞紐（7.7km），更無需經夏閣南互通→夏閣南樞紐→夏閣樞紐（10.4km）。

綜上所述，夏閣南樞紐馬鞍山←→明光方向、夏閣東樞紐合肥←→肥東方向交通轉換需求小，故本項目夏閣南樞紐及夏閣東樞紐不對該方向進行聯通，采用部分功能樞紐互通立交。

3、數字化信息采集轉化應用

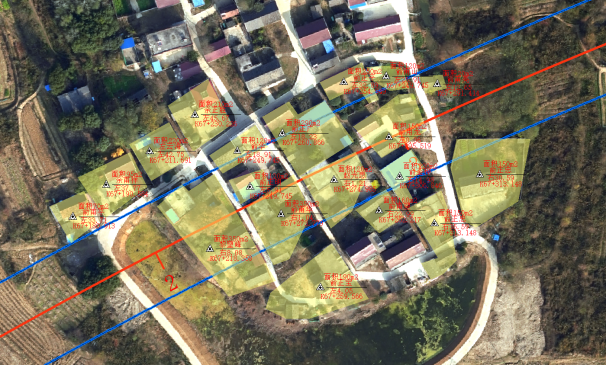

應用無人機實景航拍獲取項目沿線正射影像資料，并結合外業人員調查成果，將外業成果經過轉換后可以導入到GIS軟件中輔助設計。內業人員可根據正射影像、外業資料等進一步優化設計方案，同時實現精準征拆，審查人員可更直觀的核查征拆設計。此外，根據外業現場實景，將最終設計成果搭建在二維場景中，更好的表達設計產品。

4、行車道變寬、超高大跨鋼箱系桿拱橋設計

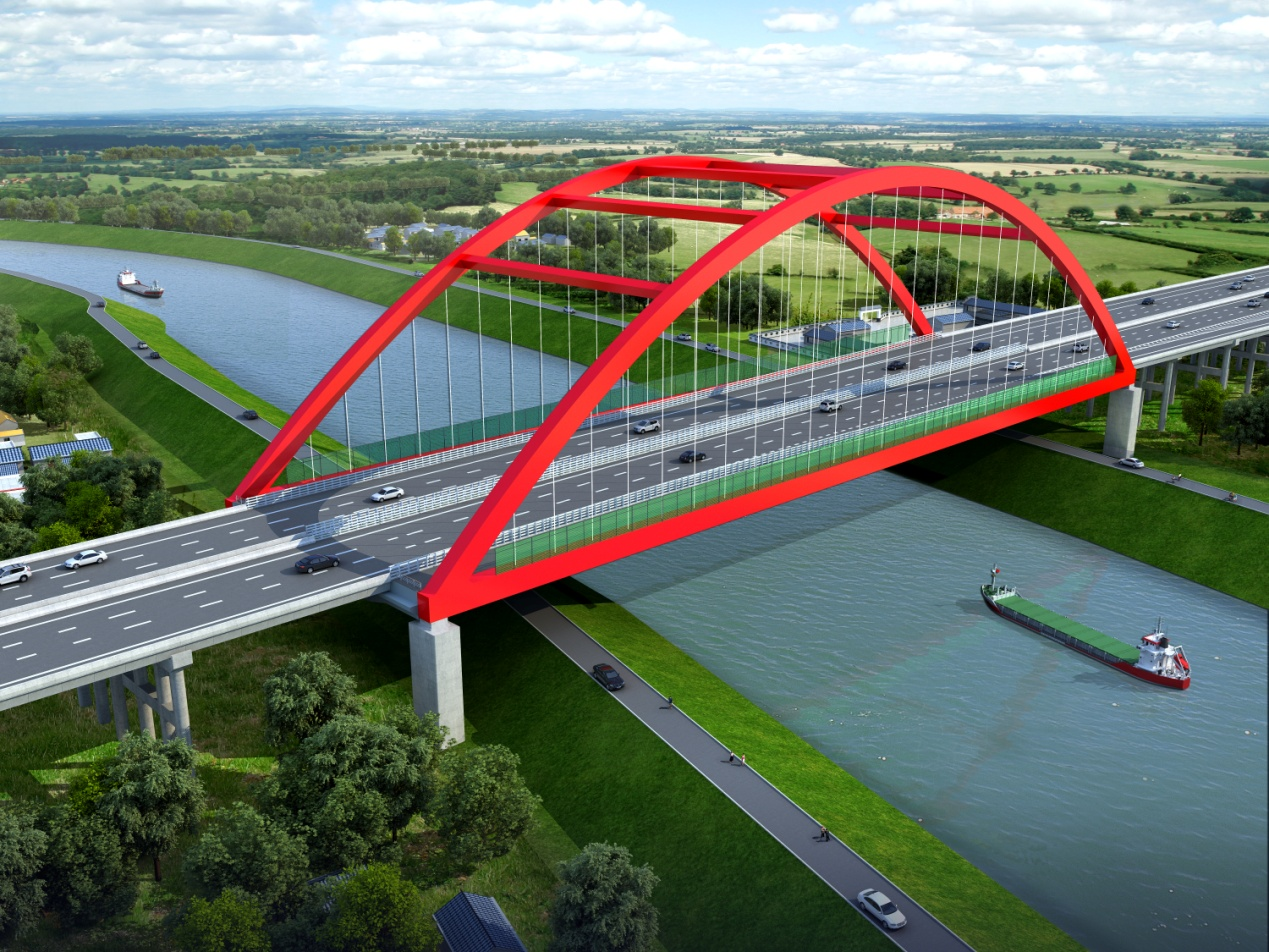

柘皋河特大橋主橋為一跨170m鋼箱系桿拱橋，一跨跨越柘皋河，橋梁軸線與柘皋河交叉角度約77°，河道兩側堤頂路寬4.5m，河床寬約80m，橋位處柘皋河最高通航水位9.87m，規劃Ⅳ級航道。主橋設計克服了橋梁大跨、變寬（行車道變寬，橋梁等寬設計）、超高、曲線等難點，兼顧景觀與造價要求。

柘皋河特大橋主橋跨徑170m，橋梁全寬47.7m，橋梁橫斷面由兩片拱肋組成，拱圈所在平面與水平面正交。拱圈軸線采用二次拋物線，矢跨比為1:4，拱肋為鋼箱結構，高2.8m，寬2.2m，單側25根吊桿，吊桿間距6m。橫梁為變高度橫梁，跨中高度4m，兩側與主梁同高為3m。兩道拱肋之間設6道“一”字型風撐。主墩為矩形實體墩，基礎為承臺群樁基礎。橋梁采用支架搭設吊裝施工。

5、“居巢望湖景，攬廬向山行”主題景觀設計

本項目沿線歷史悠久、文化底蘊深厚。提取沿線歷史文化和旅游資源中的特色元素，主要有：歷史懷古、巢湖的自然風光等，結合項目現狀的地形地貌和周圍環境的特色，挖掘、整合公路沿線各類自然資源和人文資源，打造綠色生態線，湖光人文線，力求將本項目打造為“居巢望湖景，攬廬向山行”的山、水、林、城為一體的當?shù)靥厣幕糜尉仿贰?/span>

“綠色生態線”：這是一條鋪滿綠意的生態之路。本項目從立項到設計均遵從環保、低碳的要求，最大程度上降低對當?shù)厣鷳B(tài)環境的坡緩，還原有的清新自然，做到人在路上行，心在湖邊游。

“湖光人文線”：這是一條湖光山色兼顧人文的景觀之路。道路沿線經過經過820平方公里的巢湖，煙波浩渺；湖中央 有姑山、姥山兩個島嶼，被譽為“兩顆寶石”；湖四周有半湯、香泉、湯池三大溫泉；有太湖山、雞籠山、冶父山、天井山四個國家森林公園，稱“四塊翡翠”；有仙人、紫薇、王喬、華陽、伯山五大溶洞；還有巢湖民歌、巢氏傳說、紙箋加工、巢湖樹雕等民俗文化。本項目臨湖而過，猶如一條線將沿路的自然人文景觀串聯成珠，打造皖中一條湖光秀麗的景觀文化之路。

6、一隧貫長山，合馬變通途

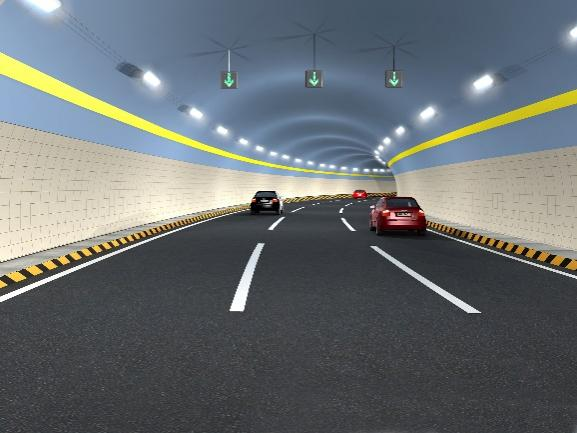

項目終點采用雙向六車道大跨度隧道形式與馬鞍山市連通，隧道采用“零開挖”削竹式洞門。為實現市界位置隧道精準對接，對兩市隧道綜合設計，超前規劃隧道平縱線位及橫通道位置，充分考慮后期兩市隧道運營管理，合理劃分隧道管理區域。超前的方案設計避免隧道施工過程中因施工區域、時間等問題出現錯位，合理規劃隧道運營區塊有助于提高隧道運營效率，保障隧道行駛舒適性和安全性。

7、積極探索“光伏+高速公路”模式應用

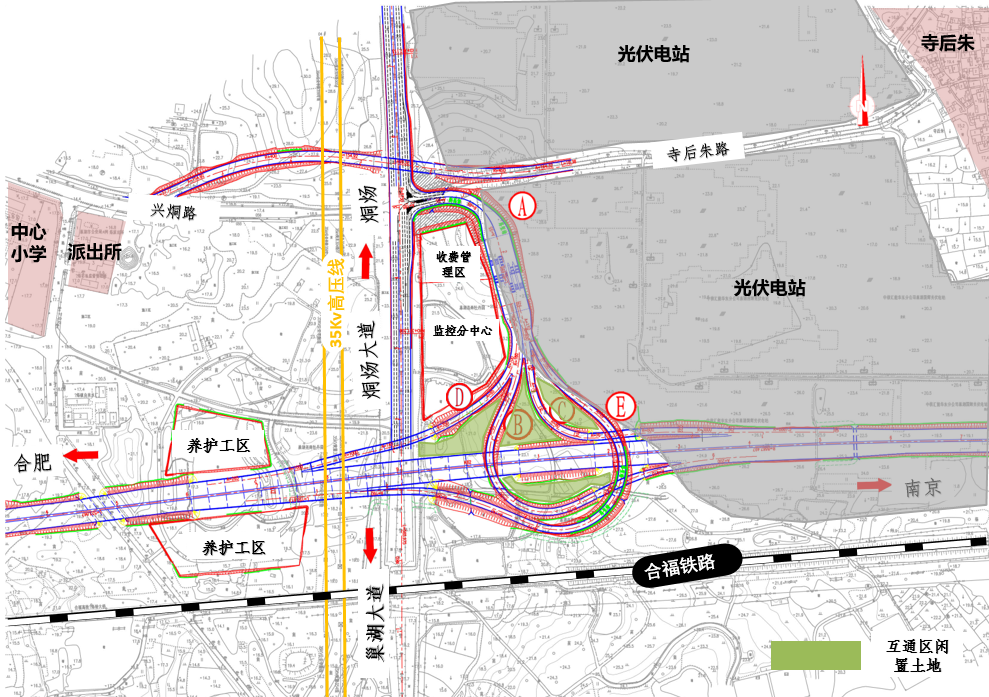

“光伏+高速公路”模式是指利用高速公路沿線的邊坡、服務區、互通立交中的閑置土地等土地資源布置太陽能光伏組件，實現光伏發電、儲能，推進綠色交通基礎設施建設。本項目在烔煬鎮內布設占用局部光伏地塊，烔煬南互通的布設盡可能避讓該光伏地塊，同時，為進一步利用烔煬南互通內部分閑置土地資源，本項目積極探索“光伏+高速公路”模式的應用。
