合肥繞城高速公路南淝河路互通立交

一、項目概況

合肥繞城高速公路南淝河路(重慶路)互通立交工程（以下簡稱本項目）是合肥繞城高速公路新增互通立交，位于繞城高速公路與南淝河路交叉處，繞城高速公路運營樁號RCK26+425～RCK27+630及RCK25+780.430～RCK25+900.130，互通立交與南淝河路銜接。

項目的建設，是適應合肥市經濟社會快速發展的需要；是緩解相鄰兩座服務性互通立交（包河大道互通、龍?zhí)粱ネǎ┑慕煌▔毫π枰皇歉纳瞥鞘薪煌ǔ鲂袟l件、完善合肥市綜合交通運輸體系快速發展的需要，對加快包河工業園區、合肥港和合肥東南部地區發展具有重要意義。

本項目距包河大道互通立交4.01km，距龍?zhí)粱ネ⒔?.29km。

二、工程范圍

2.1繞城高速公路

互通影響繞城高速公路運營樁號范圍：RCK26+425～RCK27+630及RCK25+780.430～RCK25+900.130。

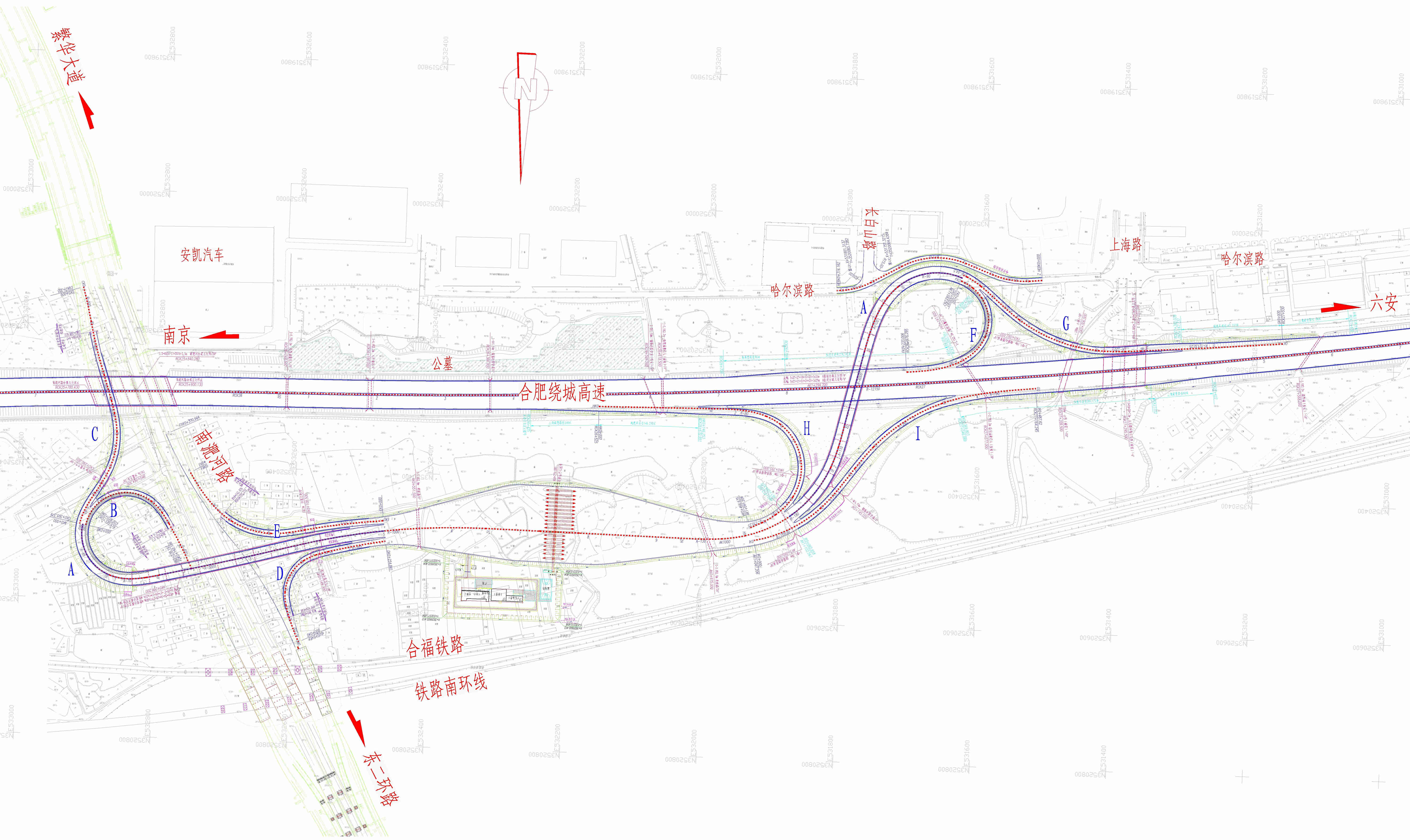

合肥繞城高速公路拼寬范圍

2.2匝道及其他

新建匝道3592.882m、橋梁990.04m/11座，收費站1處（8進12出）及其附屬設施。

2.3工程內容劃分

本項目互通與南淝河路銜接時主要通過互通立交匝道與輔道進行銜接，互通立交采用雙喇叭A型，匝道上跨南淝河路，匝道與南淝河路交通組織方式為右進右出方式；人非道在互通區采用下穿匝道局部繞行方式。

工程界面劃分以匝道端部為界，端部以內為南淝河路設計范圍，端部以外為互通設計范圍；

具體為：A匝道全部為本項目設計內容；B匝道分界樁號為BK0+170.273= FDK0+210.432(左側輔道)；C匝道分界樁號為CK0+066.845= CQK7+288.632(南淝河路主線)；D匝道分界樁號為DK0+039.009= FXK0+048.858 (右側輔道)；E匝道分界樁號為EK0+242.776= FXK0+225.171 (右側輔道)。具體劃分樁號詳見互通平面及縱斷面設計圖。

三、技術標準

3.1 繞城高速公路

繞城高速公路為全封閉、全立交雙向八車道，設計速度120km/h，路基寬42.0m，路基橫斷面幾何尺寸布置為：0.75米（土路肩）+3.00米（硬路肩）+4×3.75米（行車道）+0.75米（路緣帶）+3.00米（中央分隔帶）+0.75米（路緣帶）+4×3.75米（行車道）+3.00米（硬路肩）+0.75米（土路肩）。

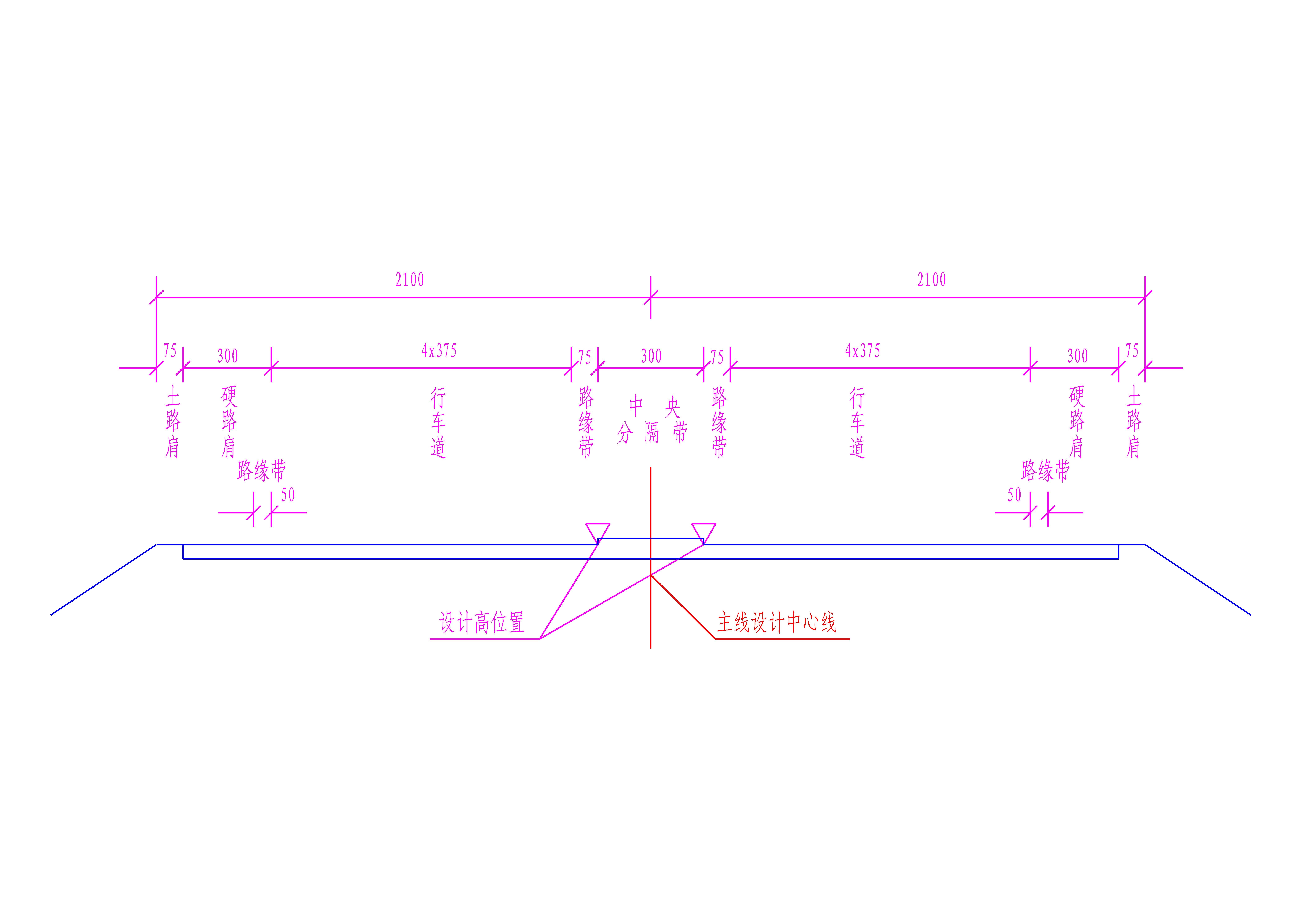

繞城高速公路路基標準橫斷面

3.2 匝道

根據交通量分析結果，結合我省高速公路互通立交設計、使用及養護經驗，匝道設計速度采用40Km/h，能夠較好地滿足行車需要。

單向雙車道匝道路基斷面寬10.5米，采用單車道出入口，路基橫斷面幾何尺寸布置為：0.75米（土路肩）+1.00米（硬路肩）+2×3.50米（行車道）+1.00米（硬路肩）+0.75米（土路肩）；

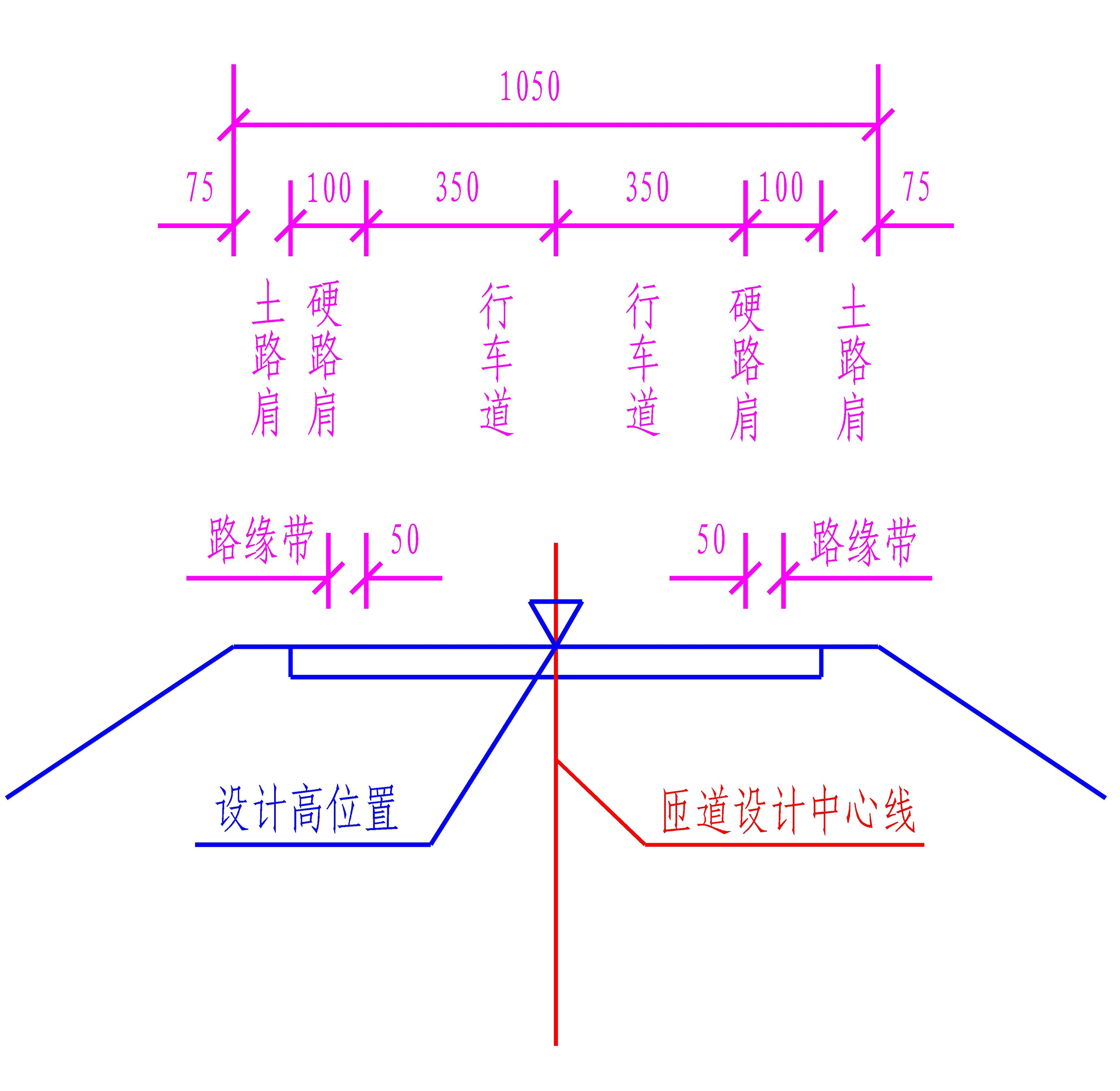

單向雙車道匝道路基標準橫斷面

對向分隔式匝道路基斷面寬19.5米，其橫斷面幾何尺寸布置為：0.75米（土路肩）+1.00米（硬路肩）+2×3.50米（行車道）+0.5米（路緣帶）+1.0米（中央分隔帶）+0.5米（路緣帶）+2×3.50米（行車道）+1.00米（硬路肩）+0.75米（土路肩）。

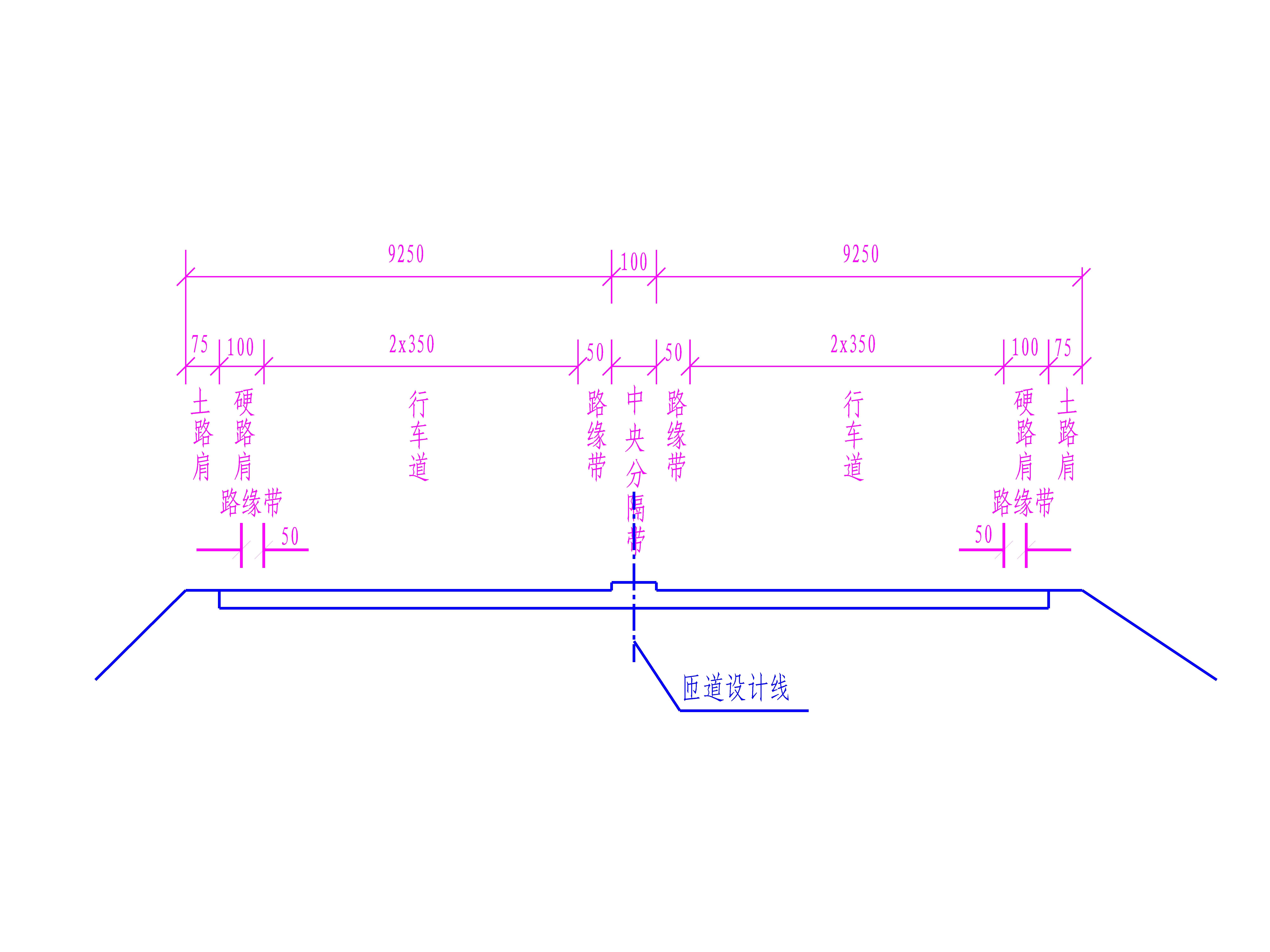

對向分隔式匝道路基標準橫斷面

3.3 南淝河路

南淝河路（城市快速路）位于合肥市東南區域，北起南一環路，南至長春街，與重慶路相接，道路全長7.861Km，總體呈南北走向。是東南區域重要的交通要道，是合肥市南部主要道路之一。

本項目互通與南淝河路的銜接主要通過互通立交匝道與南淝河輔道進行銜接；互通交叉處南淝河路基斷面為漸變過渡段，其橫斷面幾何尺寸布置為：8米（人非道）+a米（分隔帶）+b米（輔道）+c米（綠化帶）+12m（主車道）+4.0米（中央分隔帶）+12米（主車道）+ d米（綠化帶）+e米（輔道）+ f米（分隔帶）+8米（人非道）。

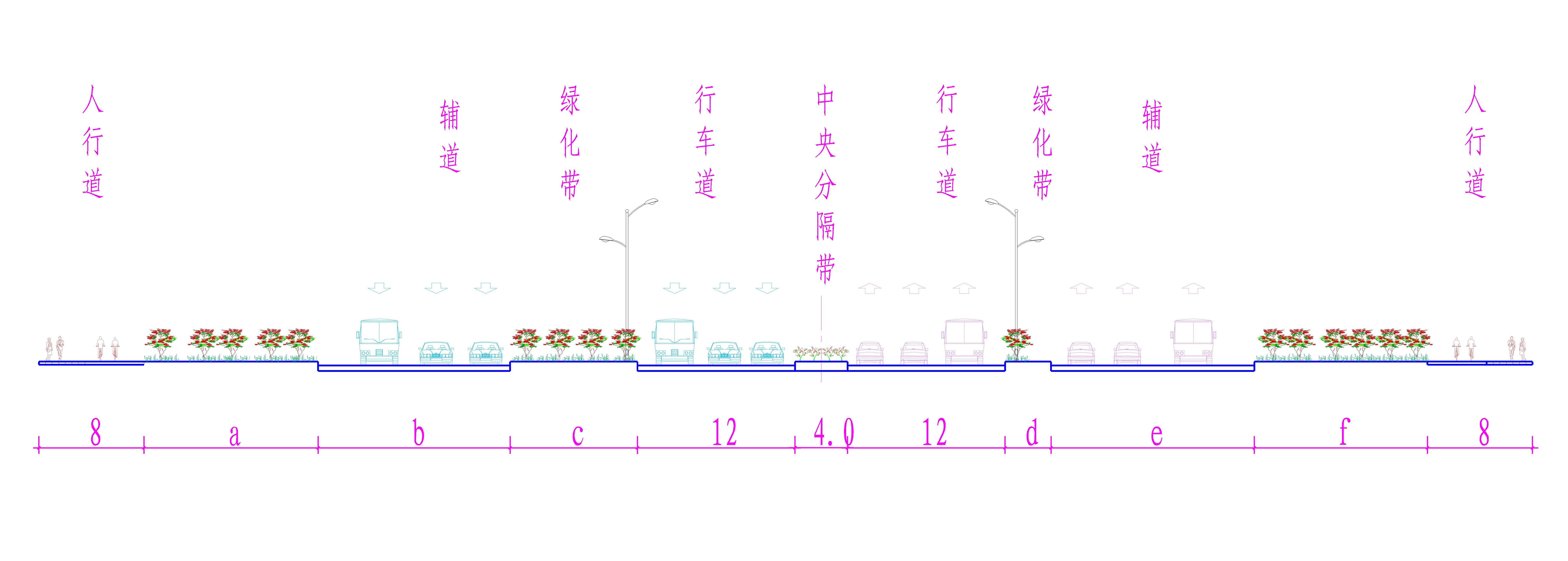

互通交叉處南淝河路路基標準橫斷面

注：圖中a、b、c、d、e、f為寬度漸變過渡段

3.4橋涵設計荷載：公路-Ⅰ級。

3.5設計洪水頻率：路基，大、中、小橋及涵洞為1/100。

3.6地震：《中國地震動參數區劃圖》（GB18306-2015）標示，本場區地震基本烈度為7度，地震峰值加速度值為0.1g，地震動反應譜特征周期0.35s。

四、方案設計

4.1 總體設計

4.1.1 控制因素分析

影響本互通立交方案布設的主要因素為：轉彎交通量分布特點、繞城高速南淝河路分離立交、下穿鐵路樁板式路基、南淝河路快速化規劃、公墓、城市路網、水系等。

4.1.2 互通方案

考慮到本互通的功能為銜接繞城高速公路與城市快速路，方案與繞城高速銜接的平、縱面指標均滿足互通立交的設置要求，同時避免對鐵路的影響。

采用A型雙喇叭互通立交方案，匝道上跨繞城高速和南淝河路，收費站分別布設在高速公路與鐵路之間，設置為8進12出。A匝道為對向四車道匝道，寬19.5米，其余各匝道為單向雙車道匝道，寬10.5米。原南淝河路分離立交3x16m拆除，新建跨徑為13+2x16.5+15+2x16.5+15+16.5m，以滿足南淝河路改建工程及南淝河路互通立交的設置要求。

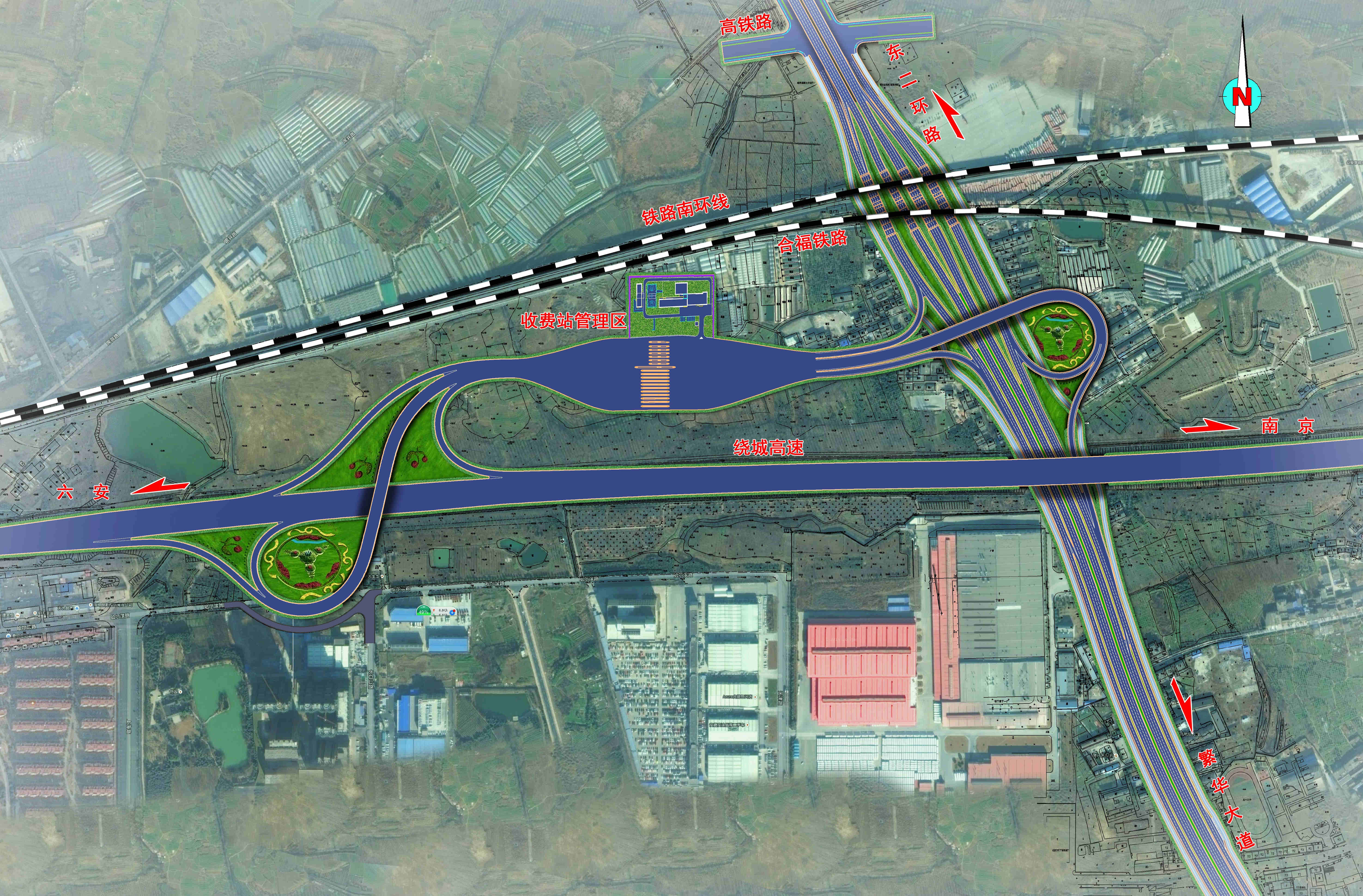

施工圖設計方案

4.1.3 技術指標

4.1.4主要工程規模

注：①新增占地面積包含綠化占地67.41畝；②預算不包含收費站（除收費廣場工程外）、管理區及機電工程的費用。

4.2 路基設計

4.2.1 一般路基設計

1.路基標準橫斷面

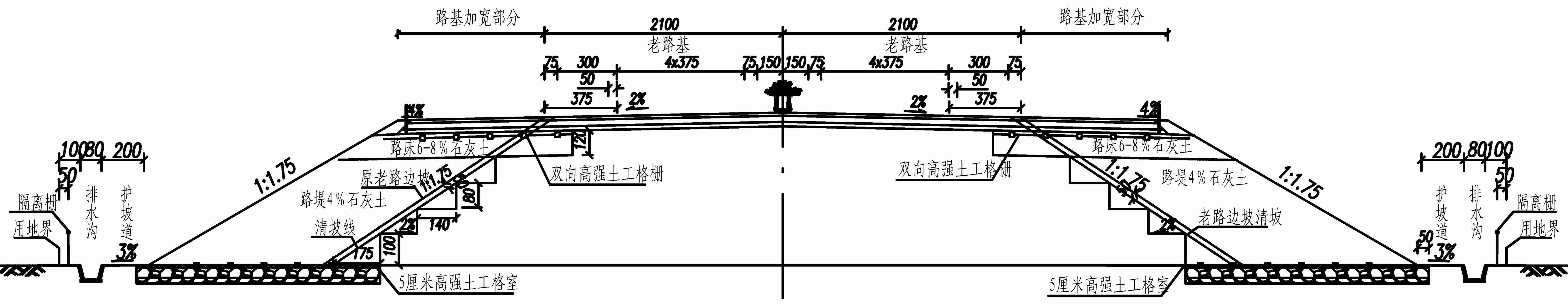

采用匝道拼接原高速公路的方式，在原繞城高速公路兩側擴建匝道的加、減速車道。具體斷面布置如下：

2.路基坡率

填方路基：設計中繞城高速拼寬段的邊坡坡率與原有老路的坡率保持一致，采用1:1.75，其余新建路基均采用1:1.5，部分用地受限制路段結合實際要求設置擋土墻。

挖方路基：結合景觀綠化設計，在占地容許和保證安全的前提下，采用1：1.0的坡率，一坡到頂，部分受限制路段設置路塹擋土墻。

3.路堤填料

本項目所在區域人口密集，人口集中，環保要求高。為滿足《合肥市建設工程揚塵污染防治暫行規定》的相關要求，路基填料采用級配良好的碎石。施工攤鋪時必須設專人消除粗、細集料離析現象。

4.2.2特殊路基設計

1.低填、淺挖段路基設計

低填路基（填土高度小于路床加路面厚度）的路堤及淺挖路段（挖深小于路面厚度），反挖后采用級配碎石回填。

2.水溝、水塘段路基設計

項目沿線均有水溝、水塘分布，為保證路基的強度和穩定，滿足填料強度和壓實度標準及施工要求，采用換填碎石處理。

清淤至塘底硬土層，鋪設40cm碎石壓實后，鋪設一層雙向高強土工格室，再用碎石回填至原地面。

3.路基拼接

a)控制標準

為保證新老路基的良好銜接，本路段拼接路基施工完成后，原高速公路路基中心與新路肩的橫坡度增大值應小于0.5%，與原公路橫坡相比不得出現反坡。拼接路基施工后，原路中心附加沉降增量應小于30mm。加寬路基計算總沉降小于15cm、工后沉降小于5cm，新老路基差異沉降小于5cm。

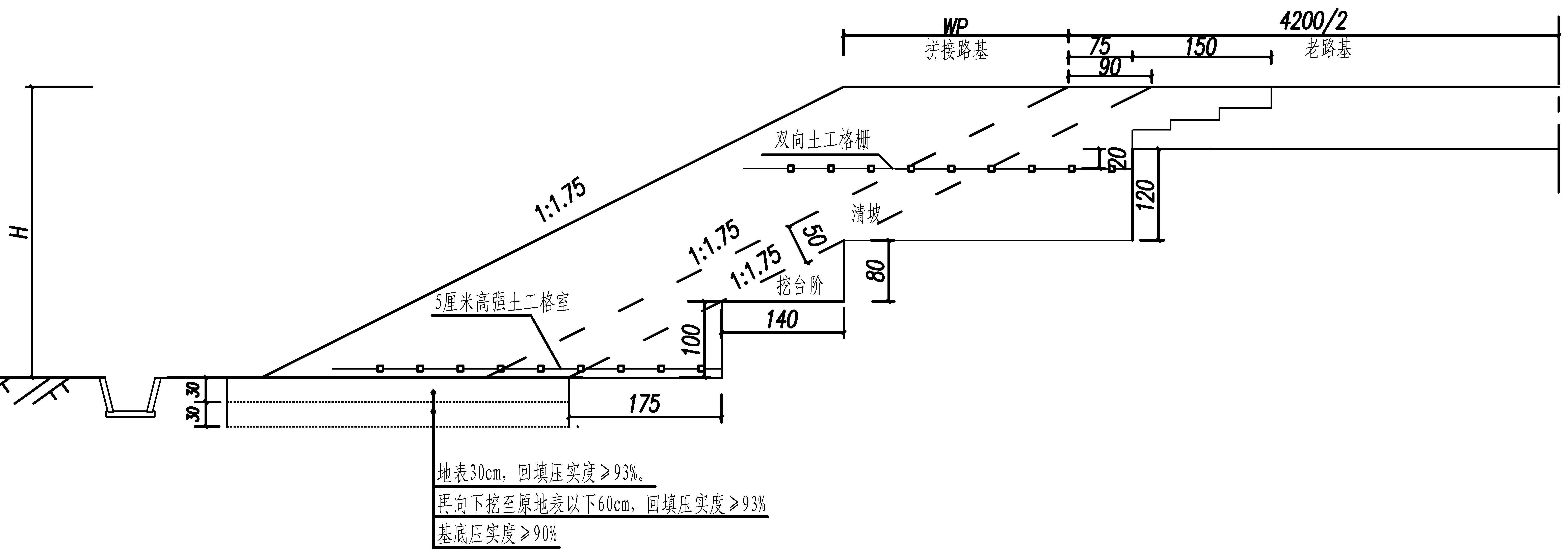

b)路基拼接方案

在填筑加寬路基前先對老路基邊坡進行50cm厚清坡處理。

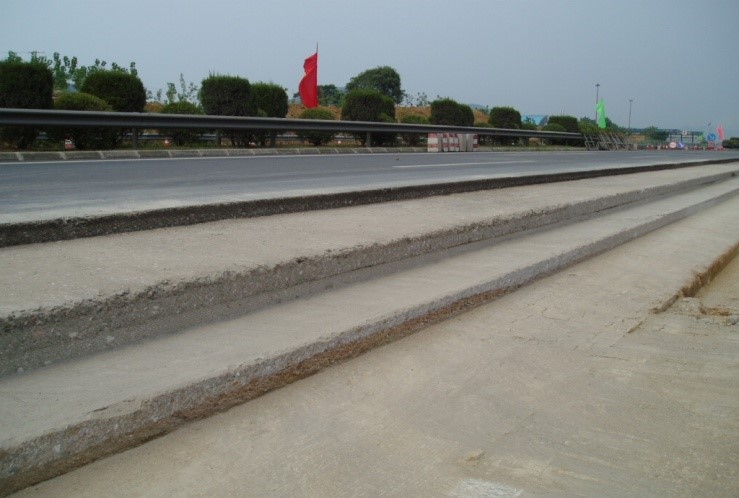

在清坡后的路基邊坡上開挖臺階（臺階底向內傾斜2%），同時自下而上，開挖一階及時填筑一級，并按壓實度要求進行碾壓，初步擬定第一級臺階開挖尺寸為175×100cm，以上各級臺階開挖尺寸為140×80cm，最上一級臺階由老路基邊緣向里開挖原路床120cm，重新回填加固。

拼接段新建路基按照現有《路基設計規范》中的填土壓實度要求執行。為了減少路基填土的自身壓縮變形，控制新老路基之間的差異變形，拼接路基按現有《路基設計規范》中的填土壓實度要求提高1個百分點執行。

c)土工合成材料的應用

老路擴建成敗的關鍵因素之一就是避免新老路基的不均勻沉降而產生的路基縱向開裂，在新老路基的拼接中運用土工合成材料能有效地增強老路基與拼接路基土體間的聯接性，限制和協調路基土體的變形，均化荷載，提高拼接路基的抗剪強度，增強拼接路基的整體性。

d)施工觀測

采用剖面沉降儀觀測、沉降板觀測、分層沉降標觀測、水平位移樁觀測等方法。

e)沉降穩定觀測

①觀測點的布設盡可能與老路原有沉降觀測樁號相對應；

②大、中橋橋頭路段左右幅各設置一個剖面沉降儀；

③填高大于4m的路段在每公里路段內至少設置5處由沉降板、水平位移樁組成的觀測斷面；

④一般拼接路基沉降板布設在拼接路基路肩下部。

4.2.3不良地質處理

1.不良地質路段

根據地質勘探資料，本項目特殊性巖土主要為雜填土。

由于雜填土填筑時間短、固結性差，壓縮性高、承載力低、易變形，且均勻性差，不宜作為路基填料使用。路基段雜填土直接挖除換填處理。

4.2.4防護工程

設計中采用的防護形式有：草灌混植、拱圈配合草灌混植噴播、浸水護坡等。

4.2.5路基邊坡防護標準化施工

主要的防護形式為：噴播植草、拱形護坡及橋頭滿鋪。其中拱形護坡與橋頭滿鋪可采用預制安裝結構。其優勢在于：采用模具生產的預制件尺寸統一，強度高、外觀美觀，重量適中便于搬運及安裝。

橋頭滿鋪采用實心混凝土六角預制塊。對于路基填土高度大于3m的路堤邊坡防護，采用拱形拱形骨架護坡，骨架內采用噴播植草防護。

4.2.6路基、路面排水設計

原繞城高速對土路肩采用預制塊硬化處理，本次設計與原高速公路保持一致。土路肩采用7cm C20混凝土預制塊硬化，土路肩下設通料碎石盲溝，預制混凝土塊之間采用2cm間距，并采用M7.5砂漿勾縫。

在橋梁伸縮縫處應設置一道泄水口，若未設置，應在相應護欄處橫向開口使路面結構內部水排出。在攤鋪瀝青下面層后采用鋸切的方式形成碎石盲溝，內填級配碎石。

4.3 路面設計

4.3.1路面結構型式

繞城高速主線拼寬路面結構型式為：4cmSMA-13（SBS改性）+8cm AC-20（SBS改性）+10cm AC-25+35cm水泥穩定碎石+1cm橡膠瀝青應力吸收層+15cm低劑量水泥穩定碎石+15cm排水型級配碎石。

橋面瀝青鋪裝：4cm SMA-13（SBS改性）+6cm AC-20（SBS改性）+橋面防水層。

4.3.2路面拼接

本項目的部分匝道與繞城高速公路相連，須進行路面拼接設計。

4.4 橋梁設計

4.4.1 RCK25+840.28主線橋

本橋新建橋梁跨徑布置為3.5m（橋臺）+13+2x16.5+15+2x16.5+15+16.5 +3.5m（橋臺），主橋全長132.54米，為預應力混凝土簡支T橋。上部結構采用預應力混凝土小T梁，下部采用樁柱式橋墩及柱式臺、樁基礎。

本橋半幅標準橫斷面布置為: 0.5米（護欄）+19.5米（機動車道）+0.5米（護欄）+0.5米（分隔帶），全寬42米。橋梁總體布置圖如下圖所示：

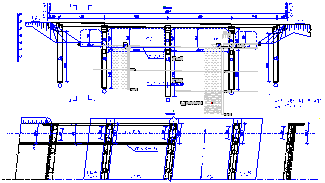

RCK25+840.28主線橋立面圖

（1）橋梁上部構造設計

上部結構采用跨徑為16米和17米的預應力混凝土簡支T梁。橋梁橫向分兩幅，單幅14片小T梁。主梁高度均為0.95m，梁間距1.492m，其中內梁預制寬度1.0m、邊梁預制寬度1.05m，翼緣板中間濕接縫寬度0.492m。

（2）下部結構設計

下部結構采用樁柱式橋墩，橋臺采用柱式臺。柱式墩蓋梁高1.3m，寬1.7m；樁基礎直徑1.4m；柱式臺臺帽高1.2m，寬1.6m；樁基礎直徑1.4m。本橋樁基礎均按摩擦樁設計。橋梁橫斷面如下圖所示

RCK25+840.28主線橋橫斷面圖

4.4.2 RCK27+209.5主線橋

現狀塘頭吳小橋?qū)?2 m，該橋在2006年已擴建一次。原始老橋半幅寬13m，06年加寬部分為8.35m，橋梁上部結構為1-8m簡支空心板橋，下部結構為薄壁臺加樁基礎；原橋設計荷載為汽超20級，掛-120級；06年加寬部分設計荷載為公路-I級。

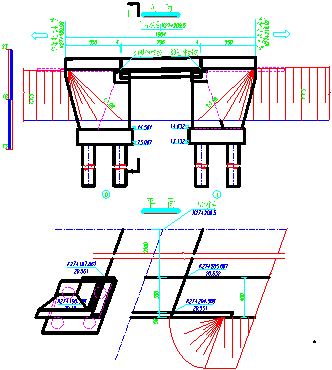

RCK27+209.5主線橋立面圖和平面圖

（1）橋梁上部構造設計

本方案上部結構采用以1-8米的預應力混凝土現澆板梁，交角為-20°。該橋位于變寬段上，采取等寬直做的方式。橋梁北側橋面加寬4 m。主梁高度0.6m。

（2）下部結構設計

下部結構采用重力式橋臺。承臺厚1.5m，下接1.2m直徑的樁基。

（3）新舊橋梁連接設計

本次設計上部結構與原結構相同，采用鋼筋混凝土現澆空心板結構，本次設計上部結構同樣采用鑿除原橋懸臂后，新建橋梁懸臂與老橋連接的形式，新橋懸臂鋼筋與老橋懸臂鋼筋綁扎連接后，再澆筑混凝土。

下部臺身承臺與老橋采用植筋連接。原耳墻拆除后，臺身與承臺采用植筋與原臺身承臺連接。

要求在老橋拆除期間，務必確保原有橋梁結構的梁板及其他未拆除部分的完整性。

RCK27+209.5主線橋橫斷面圖

4.4.3 RCK27+295主線橋

現狀跨上海路中橋為2006年建設橋梁，橋?qū)挒?2米，橋梁交角為-6度，下部結構為樁柱式橋墩、柱式臺，上部結構為13m、18m空心板橋，荷載等級為公路-I級。

RCK27+295主線橋立面和平面圖

（1）橋梁上部構造設計

本方案上部結構采用與原橋上部結構同類的空心板橋結構，交角為-6度。該橋位于變寬段上，采取等寬直做的方式。為橋梁構造統一，采用標準寬度的預制空心板結構，在橋梁北側橋面加寬5m，13米跨徑的主梁高度0.75m，18米跨徑的主梁高度0.95m。

（2）下部結構設計

下部結構與原設計相同，采用樁柱式橋墩、柱式臺，橋墩直徑1.1m，樁徑為1.3m，按摩擦樁設計，橋臺樁徑為1.3米。

（3）新舊橋梁連接設計

采用上連下不連的方式進行拼寬，上部結構鑿除原橋懸臂后，新建橋梁懸臂與老橋連接。下部臺身承臺與老橋不相連接。橋梁拼寬斷面如下圖所示：

要求在老橋拆除期間，務必確保原有橋梁結構的梁板及其他未拆除部分的完整性。

4.5 交通安全設施

4.5.1交通標志、標線

采用新增及清除后新增的方式。

4.5.2安全護欄

本項目不涉及主線中分帶護欄的改造，新建主線橋中分帶護欄計入橋梁主體工程，其余主線中分帶護欄全部利用。新增互通影響區段的主線路側護欄采用全部拆除后新增的方式。

（1）路側護欄

本項目連續設置路側護欄，橋梁外側采用鋼筋混凝土護欄，其他路段采用波形梁護欄，采用波形梁護欄時，應注意以下事項：

（2）中分帶護欄

主線：本項目高速公路主線中分帶采用的是分設型混凝土護欄，其中RCK25+840分離立交為老橋拆除重建，橋梁中分帶混凝土護欄的設計及數量計入橋梁工程，其余路段均為利用原路段上的混凝土護欄。

匝道：A匝道路基段中分帶護采用帶有橫隔梁的單柱雙面波形梁護欄。

4.5.3輪廓標

本項目全線設置輪廓標，輪廓標采用附著形式。護欄段設置附著式輪廓標。考慮美觀性，橋梁路段采用長條形輪廓標。

4.5.4隔離設施

項目影響范圍內的隔離柵采用全部拆除新增的方式

4.5.5防眩設施

主線：本項目互通主線范圍內中分帶已采用植樹防護，本次設計僅對RCK25+840老橋拆除重建段新增防眩設施，采用在中分帶混凝土護欄頂部加裝鋼板橫梁后安裝防眩板進行防眩。

匝道：在互通A匝道路基段中分帶，防眩板設置在單柱雙面波形梁護欄上；在互通A匝道上跨橋中分帶，防眩板直接安裝于中分帶混凝土護欄頂面。

4.5.6防落物網

防落物網采用新增方式，設置于主線及匝道上跨橋兩側的護欄上，防落物網立柱采用抱箍或預留孔方式與橋梁護欄固定。

4.5.7防撞設施

本項目在互通立交主線出口三角端和收費島島頭設置可導向防撞墊進行防撞、消能，有利于減少交通事故、降低碰撞嚴重程度。

4.5.8里程牌、百米牌及公路界碑

里程牌、百米牌及公路界碑采用拆除后新增的方式。

4.5.9限高架

為了更好的保障上跨上海路分離立交的安全，在下穿道路上的兩端設置限高4.5米的限高架，以保護橋梁安全。
