合肥至周口高速公路潁上（南照）至臨泉（皖豫省界）段

　　1. 項目概況

　　本項目起點位于南照鎮北部與G35濟廣高速公路交叉，順接合肥至霍邱至阜陽高速公路南照樞紐互通；向西經黃崗鎮西北跨越臨淮崗大堤，后向西南布線，于中崗鎮北部跨越省道S328后向西南布線，跨越谷河后過王化鎮南、阜南縣城南，向西于公橋鎮南側跨越京九鐵路及阜淮高速公路，設公橋樞紐互通與阜淮高速公路交叉；后路線向西北延伸，經滑集鎮西、宋集鎮東跨越S12阜新高速，后向西北布線，經韋寨鎮南跨越S204后向北布線，于臨泉縣西、張營鄉附近跨越流鞍河、G345，終于皖豫省界，接河南省規劃沈丘至省界高速公路。起訖樁號為：K0+000～K119+680，路線全長119.188公里（設短鏈491.553米）。

　　路線設置橋梁90座，其中特大橋11座；7處互通，其中3處樞紐互通；取土坑12處；另外設置4段同等深度比較線，其中比較線橋梁25座，互通比較方案10個（2座樞紐互通各含兩個比較方案和一個比較線方案）。

　　2. 項目特點、勘察重點難點及對策

　　2.1 項目特點

　　項目區屬于淮北沖積平原，微地貌為河漫灘、河間平地，地形平坦，地面標高在20.0～38.0m之間；項目區場地覆蓋層厚度超過100m，主要為第四系上更新統和全新統沖積層，巖性主要為粉質黏土、粉土、細砂等，未揭露基巖，未發現對工程建設有影響的斷裂等地質構造；新構造運動主要表現以垂直升降運動為主，具有間歇性、不均勻性和明顯的繼承性；場地地震動峰值加速度值為0.05g；項目沿線未見不良地質發育，特殊性巖土主要為膨脹土，零星分布軟弱土；勘察的主要工點為橋梁、互通和取土坑。總體項目場地工程地質條件簡單。

　　2.2 勘察重點難點及對策

　　(1)橋梁（含互通橋梁）

　　項目區河流溝渠密布，與擬建路線交叉的公路、鐵路等較多，設置橋梁較多，橋梁占比達到35%以上，橋梁長約41.71km，且有多座特大橋，橋梁勘察是本項目的重點。

　　勘察對策：在收集區域地質資料和充分利用工可資料的基礎上，根據場地地層巖性和構造物規模，制定針對性的勘探方案，合理布置勘探工作量。采用鉆探與大噸位靜探相結合的勘察手段，一方面靜探的錐尖阻力和側壁摩阻力與標貫、試驗成果相驗證，另一方面鉆探揭露的地層與靜探地層曲線相驗證，使得取得的勘察成果依據更充分，達到基本查明橋位區工程地質、水文地質條件的目的。

　　本項目位于淮北平原，第四系覆蓋層厚度巨大。根據相交高速阜陽至新蔡高速公路安徽段和阜陽至淮濱高速公路安徽段鉆探資料，場地地層巖性以可塑～堅硬黏性土、中密～密實粉土為主，韻律沉積中密～密實的細砂層。本項目工可鉆探揭露的地層結構、地層巖性與以上兩條高速一致，且本項目構造物以橋梁為主。根據場地地層結構、巖性、構造物類型、規模和附近項目橋梁設計樁長要求等，本項目非常適合采用鉆探與大噸位靜探相結合的勘察方法。

　　大噸位靜探（20t）錐尖阻力最大可達40MPa，最大貫入深度達80m，完全可以滿足公路一般跨徑橋梁、樁板式路基等結構物的勘察要求。大噸位靜探與鉆探相結合的手段我院已成功運用于阜陽至淮濱高速公路安徽段、亳州市湯王大道渦河隧道工程、蕪湖長江公路二橋工程、蚌埠至固鎮高速公路、G3W德州至上饒高速公路合肥至樅陽段以及路網工程等項目，通過靜探與鉆探、標貫、旁壓等手段對比驗證，其地層劃分、承載力、物理力學指標等一致性較好，取得了顯著效果。

　　本次勘察擬采用20噸DX20履帶型靜探車與鉆探相結合進行勘察，為確保達到樁長設計要求和地層劃分的準確性，本階段靜探孔主要用于樁長小于55m的橋梁。

　　大噸位靜探工作量占比                         表1

　　(2)膨脹土勘察

　　根據區域地質資料和工可試驗成果資料，對膨脹土分布段落路基，結合附近工點鉆孔、試驗資料，采用鉆探、室內試驗手段，基本查明膨脹土分布范圍、膨脹等級，并根據膨脹性等級，劃分膨脹土段落。本項目膨脹土路基主要為填方路基，取材料大樣進行路用性能指標試驗，同時對其摻灰改性處理試驗，為路基填料提供依據。

　　(3)取土場勘察

　　由于基本農田和生態紅線等國家政策規定，本項目取土困難，做好取土場勘察為項目勘察重點。

　　勘察對策：取土場經初步調查擬定選址后，采用麻花鉆或簡易探孔進行初步勘察，對土質做基本力學室內試驗，初判土源可用后，再布置機鉆孔，并做CBR測試、擊實試驗、摻灰改良等路基填料相關試驗，探明取土深度及可取土量，地下水位和填料可用性，并對需改良填料給出改良方案。

　　3.大噸位靜探推廣運用

　　項目區覆蓋層層厚較大，主要為黏性土、粉土及砂土，地層相對穩定且簡單。靜力觸探效率高、進度快、精度高、質量好；經濟、無污染、無擾動，主要用于測定粉土、黏性土、砂土的錐尖阻力和側壁摩阻力，并與鉆探資料、室內試驗和標貫測試資料等相結合綜合劃分土層界線、土類定名、確定地基承載力、壓縮模量及樁側極限摩阻力等物理力學指標。本次主要采用20t靜探，用于橋梁、互通勘察。

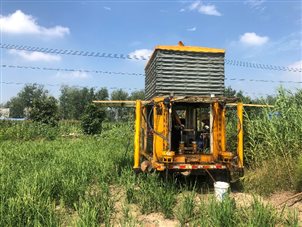

　　圖2  大噸位靜探作業現場

　　本項目靜探實行進場和過程與鉆探對比驗證。以確保靜探探頭處于有效工作狀態，采集的數據真實、有效。靜探設備進場時，首先在已完成鉆孔2～3m附近進行測試，作為進場驗證；在勘探過程中，對特大橋、大橋選擇代表性點位進行驗證。對比驗證主要是對鉆孔、靜探地層劃分、承載力進行對比。本項目初勘階段共進場3臺套靜探設備，布置5個進場驗證孔，具體見下表。

　　靜探進場驗證位置一覽表                                表2

　　勘探過程中共布置了14個過程驗證孔，具體見下表。

　　靜探過程驗證位置一覽表                                表3

　　通過19對勘探孔的進場驗證和過程驗證，靜探曲線地層劃分與鉆探地層劃分結果吻合一致。

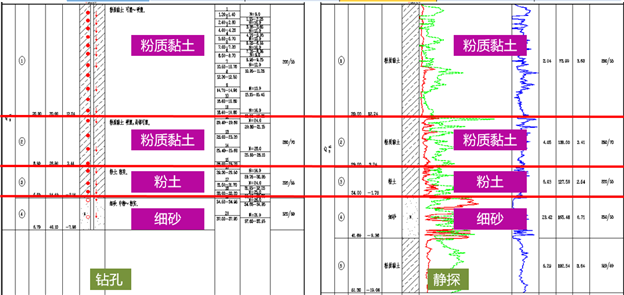

　　圖3  鉆探、靜探分層對比圖

　　地層承載力根據原位測試和巖土物理力學指標，采用多種方法進行綜合確定，特別是結合本次大噸位靜探數據，使本次勘察提供的承載力更準確。

　　綜合指標確定承載力                          表4

　　4. 項目工程地質分區及評價

　　項目區工程地質條件，取決于地形地貌、地層巖性、地質構造和水文地質條件等諸多因素。根據搜集資料、野外調查及勘察結果，可將工程沿線分為河漫灘(Ⅰ)、河間平地(Ⅱ)兩個工程地質分區，其中河間平地工程地質分區(Ⅱ)又可細分為河間平地一般工程地質亞區(Ⅱ1)、河間平地較好工程地質亞區（Ⅰ2）。

　　各工程地質區工程地質條件及評價詳見表5。

　　工程地質分區表                             表5
