揚州至績溪高速公路廣德至寧國段

　　一、項目概況

　　揚州至績溪高速公路自北向南途徑江蘇省的揚州、鎮江、溧陽，安徽省郎溪縣、廣德縣、寧國市、績溪縣。項目建成后，北接寧杭高速，南接徽杭高速公路，是蘇浙滬地區通往安徽、江西、福建東南沿海之間的便捷通道。廣德至寧國段是揚州至績溪高速重要組成部分，也是安徽省規劃的“四縱八橫”高速公路網的“縱一”的聯絡線。

　　項目地理位置圖

　　1.1主線設計標準

　　公路等級：全封閉、全立交高速公路；

　　設計速度：100公里/小時；

　　路基、路面：路基寬26.0m，瀝青混凝土路面，雙向四車道，路面標準軸載BZZ-100；

　　橋涵設計荷載：公路-I級；

　　設計洪水頻率：大、中、小橋、涵洞及路基為1/100。

　　1.2路線起終點及全長

　　本項目起于廣德縣誓節鎮西，順接揚州至績溪高速公路溧陽至廣德安徽段，與滬渝高速公路（G50）宣城至廣德段交叉；終于寧國市河瀝溪，與寧宣杭高速公路宣城至寧國段（S05）交叉，路線總里程38.296公里。

　　二、主要?jiǎng)?chuàng)新設計成果簡介

　　2.1創新標準化設計

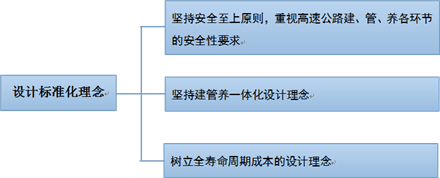

　　1、設計標準化理念

　　深入貫徹設計標準化中“安全至上”、 “建管養一體化”、 “全壽命周期設計”等設計理念，考慮社會與經濟的發展、重視與施工標準化的銜接，處理好標準設計與靈活設計的關系，具有較好的社會、經濟效益。

　　2、路基工程

　　本項目為安徽省開展的“路基路面工程小型預制構件標準化設計與施工的研究”首批高速公路示范項目，全線采用路基路面工程小型預制構件標準化設計與施工，按照“標準化設計、工廠化生產、裝配化施工”進行路基防護構件標準化設計、標準化施工，提高工程質量和效率。

　　主要小型標準化預制構件設計成果：路緣石、浸水護坡、橋頭護坡、拱形護坡、路堤排水溝、超高排水、挖方邊溝、平臺截水溝、急流槽、挖方塹頂截水溝。

　　3、橋梁工程

　　本項目橋梁工程創新標準化設計體現為：裝配化、產業化、模塊化。

　　裝配化：盡可能降低施工現場的工作量，提高施工質量和效率，減少人為的質量事故；

　　產業化：管理、施工、設計、監理的工作效率均提高，橋梁的型式整齊化一，根據當?shù)氐臍v史人文特點進行統一；

　　模塊化：后期維修養護工作量減少，構件通用化程度極大提高。

　　主要橋梁標準化設計成果有：16m及20m預制密肋式簡支T梁，25m及30m先簡支后連續的箱梁。

　　安全設施

　　標志設計中根據標志結構的類型統一尺寸，同時統一標志結構用的鋼管、鋼板、鋁合金等材料的尺寸及規格，設計標志板版面及標志結構標準圖。

　　標線采用省內高速公路通用、施工簡便的標線材料，減少施工單位材料、設施的采購難度。護欄、隔離柵采用高速公路上通用的波形梁護欄和隔離柵，并建立護欄標準設計圖。

　　交通機電

　　本項目與相同路段管理中心的新建項目設備技術參數一致性和兼容性;

　　計算機設備技術參數統一，便于安裝及后期營運；視頻編碼標準和存儲格式統一，方便營運管理。

　　施工臨時設施標準化

　　施工臨時設施建設本著安全適用、經濟合理的原則，統籌規劃設計。按照安徽省交通運輸廳《關于印發安徽省加強高速公路建設管理若干意見的通知》中要求進行施工臨時設施的標準化建設。

　　項目駐地建設將生活區、辦公區分開設置，做到布局合理、功能齊全、整潔美觀。

　　按照“集中拌合、集中預制、集中加工”的原則，合理建設拌合站、預制場、鋼筋加工場。

　　2.2貫徹綠色公路設計

　　按照系統論和周期成本思想，統籌公路建設質量、資源利用、能源好用、生態影響和運行效率之間的關系，本項目積極推薦綠色公路設計。設計階段通過靈活線形指標、路線順勢而布、傍山依水代路、服務區節能減排、生態防護等措施實現綠色公路設計。

　　2.3融入“交旅融合”設計

　　本項目月灣服務區設計階段融入“交旅融合”設計理念，將服務區打造成集旅游集散、旅客消費、觀光為一體的目的地。月灣服務區建筑設計采用徽派建筑，綠化設計采用折皖淡竹、羅漢松等皖南特色綠色植被，將月灣服務區融入當?shù)厝宋奶厣校蔀橐坏懒聋愑^光景點，實現“交旅融合”設計理念。

　　2.4植物纖維毯在本項目的開發應用

　　植物纖維毯屬節能環保草毯，使用簡單如鋪地毯覆蓋坡面即可，適用于強弱分化巖質、土質和沙土等各類邊坡綠化，能為植物生長提供必須條件，固沙、護坡和防止水土流失作用明顯，植被恢復也是有效綠化手段，防護方式更貼近自然。本項目部分低矮邊坡開發應用植物纖維毯新技術，契合綠色公路設計理念。

　　2.5鋼波紋管板涵在本項目中的開發應用

　　本項目為省內高速公路首次應用鋼波紋板箱型涵洞。鋼波紋管板涵從材料、結構和功能上不僅具有適應各種地基條件以及更加優異的受力性能，同時在工程造價及施工工期等多個方面較傳統鋼筋混凝土涵洞具有明顯的優勢，因此利用鋼波紋管修建涵洞具有更加廣闊的應用前景。

　　2.6低高度密肋式T梁的開發應用

　　對于高速公路20m跨徑的簡支橋梁國內大多采用預應力混凝土空心板橋，具有建筑高度低，造價低，吊裝容易等優點，長期以來公路工程中廣泛采用，但在公路運營也顯現出其弊端。由于空心板鉸縫較深且狹小，施工時鉸縫質量難控制，運營期間鉸縫連接強度達不到設計的鉸接效果，容易形成單板受力，影響橋梁的壽命的現象，施工圖設計時通過嚴格論證和設計攻關，本項目采用了結構更為可靠的低高度密肋式T梁。其優點如下：

　　經濟性優勢明顯，同等跨徑造價較空心板低約10%。

　　體系轉換，施工方便；T梁斷面形式不設馬蹄，既利于增加結構側向剛度，又方便混凝土的振搗及脫模。

　　支撐設計上優化采用大單支座設計，相比空心板和小箱梁，支座不易脫空，便于后期維修養護。

　　采用剛接橫向連接，以避免空心板鉸縫混凝土在運營過程中易脫落，造成鉸縫損壞的現象。

　　吊裝重量輕，20米跨徑23.6t,僅相當于空心板的65%，極大的方便施工。

　　本項目重點應用了16米、20米跨徑低高度密肋式T梁。
